Идеализация — первый и самый ответственный шаг расчёта
Любая реальная конструкция, прежде чем попасть в расчётный комплекс, проходит стадию идеализации. Мы не считаем сооружение «как оно есть» — мы строим его математический образ: отбрасываем несущественное, сохраняем главное, заменяем сложную физику контактов и соединений набором конечных элементов и связей. От того, насколько верно проведена эта идеализация, зависит достоверность всего результата — гораздо сильнее, чем от количества элементов в модели или числа знаков после запятой в отчёте решателя.
Значительная часть работы на этом этапе выполняется интуитивно. Опытный расчётчик почти не задумываясь решает, где поставить шарнир, а где защемление, какой контакт считать жёстким, а каким пренебречь. Эта интуиция — накопленный капитал: она бережёт от грубых ошибок и экономит недели работы. Но именно потому, что мы ей доверяем, особенно поучительны ситуации, когда интуиция и формальные требования расчётной модели вступают в противоречие. Об одном таком случае я и хочу рассказать.
Узел, с которого всё началось
Речь идёт об усилении монолитных железобетонных балок фасада преднапряжёнными металлоконструкциями. Балка притягивается к установленному над ней стальному двутавру парами преднапряжённых шпилек; усилие натяжения замыкается через траверсы — верхнюю, опирающуюся на двутавр, и нижнюю, подхватывающую железобетонную балку снизу. По концам траверс закреплены вертикальные цепочки «фаркоп (талреп) — шпилька», через которые и создаётся преднатяг.
В конечно-элементной модели каждый такой узел собран из нескольких типов элементов. Траверса — это два стержня с промежуточным узлом на оси несущей балки. Фаркоп и шпилька — специальные двухузловые элементы, которые по своей природе воспринимают только осевое усилие и не передают ни изгибающих моментов, ни поперечных сил. А вот связь траверсы с несущей балкой я задал так, как это часто делают: объединением перемещений среднего узла траверсы с узлом балки.
Вот здесь и начинается интересное.
Интуиция: «эти связи надо снять»

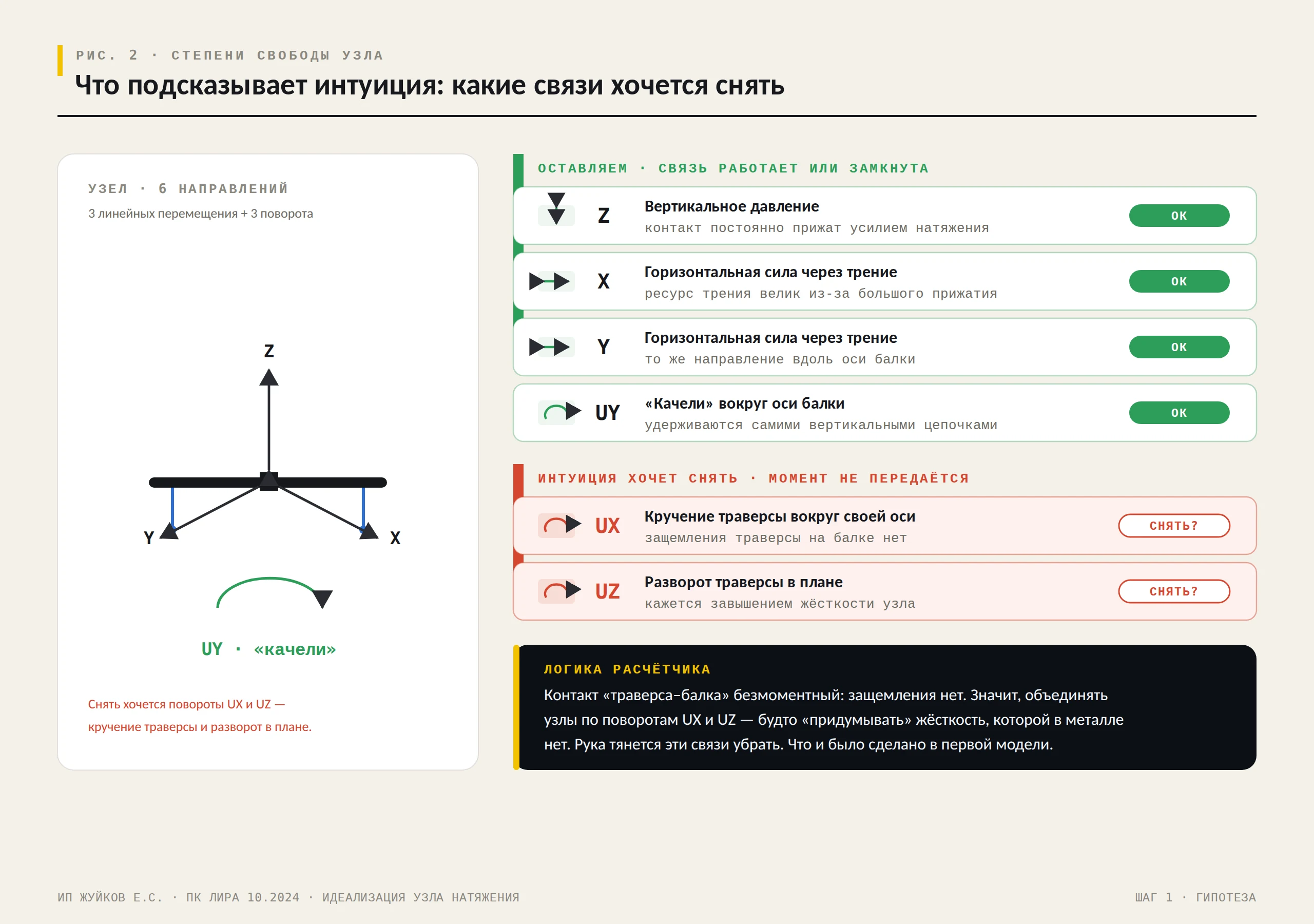

Объединение перемещений по умолчанию связывает узлы по всем шести направлениям — трём линейным и трём угловым. И интуиция инженера сразу возражает: постойте, ведь физика контакта «траверса — балка» совсем не такая, как у жёсткого узла.
Траверса просто опирается на балку. Контакт достоверно передаёт вертикальное давление — он постоянно прижат усилием натяжения. Горизонтальные силы передаются трением, ресурс которого огромен из-за большого прижатия. А вот передача момента через такой контакт конструктивно не предусмотрена: никакого защемления траверсы на балке нет. Значит, рассуждает расчётчик, объединять узлы по угловым направлениям — значит завышать жёсткость узла, «придумывать» защемление, которого в металле не существует, и рисковать получить недостоверную картину усилий.
Логика безупречна. Я убрал из объединения повороты вокруг двух осей, оставив линейные перемещения и один поворот, физически удерживаемый цепочками. И запустил расчёт.

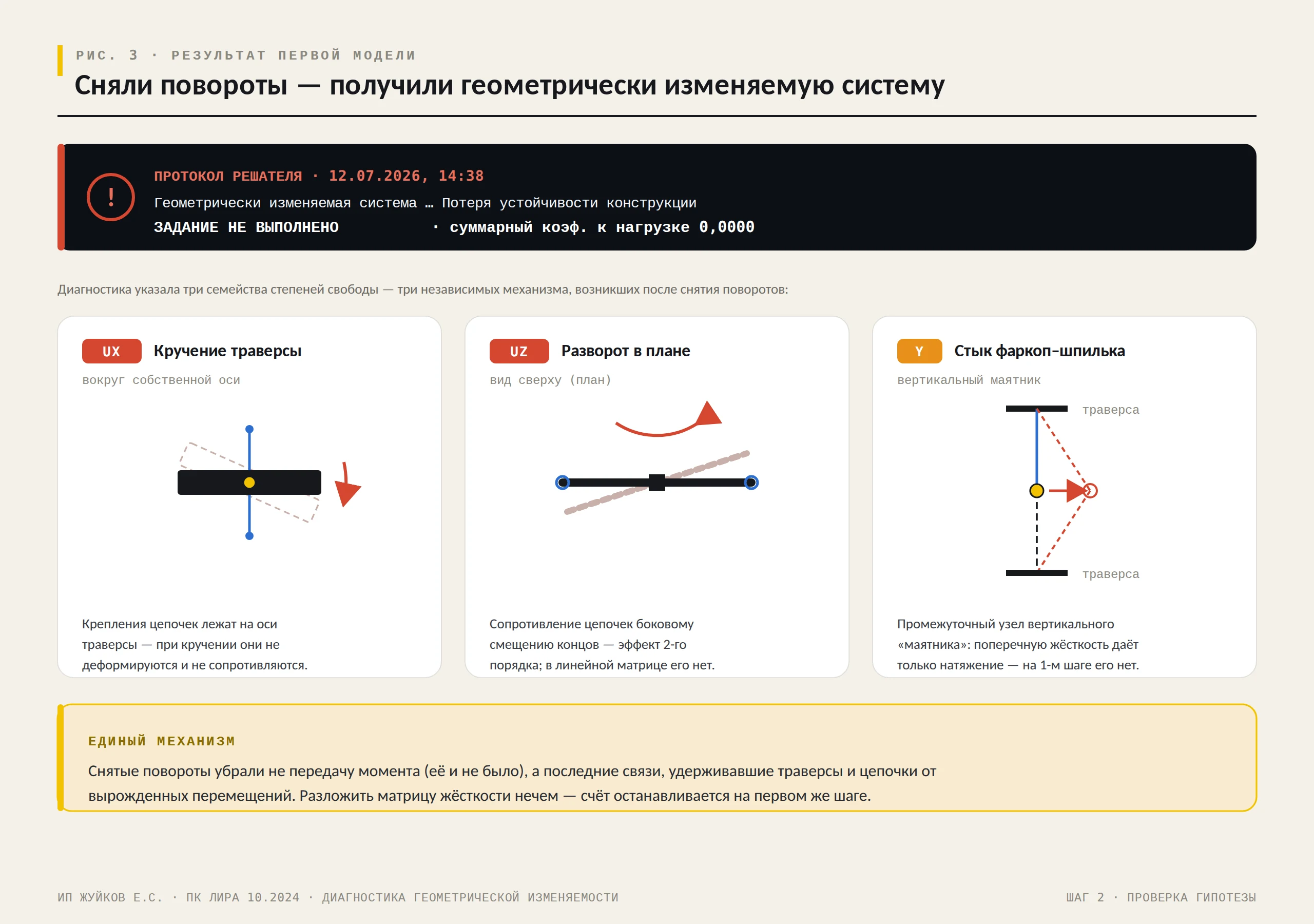

Результат: «Геометрически изменяемая система. ЗАДАНИЕ НЕ ВЫПОЛНЕНО»
Решатель остановился на первом же шаге, при разложении матрицы жёсткости. В протоколе — приговор: геометрически изменяемая система, потеря устойчивости, суммарный коэффициент к нагрузке 0,0000. Диагностика честно указала пальцем на конкретные степени свободы: повороты средних узлов траверс вокруг собственной оси, поперечные перемещения узлов стыка «фаркоп — шпилька», развороты в плане.
Что произошло? Сняв «лишние» повороты, я лишил траверсу последних связей, удерживавших её от вырожденных перемещений. Концы траверсы держат только вертикальные осевые цепочки, середину — объединение перемещений. Стоило убрать поворот вокруг оси траверсы — и она получила возможность свободно вращаться вокруг самой себя: крепления цепочек лежат на этой оси, при кручении они не деформируются и потому не сопротивляются. Точно так же исчезло сопротивление развороту траверсы в плане, а узел «фаркоп — шпилька» оказался промежуточной точкой вертикального «маятника», поперечную жёсткость которому даёт только натяжение цепочек — а его на первом, ещё линейном шаге попросту нет.
Иными словами, интуиция была права по существу: моментов в этом узле действительно нет. Но, снимая связи, я боролся не с передачей момента (её и не было), а с математической определённостью системы уравнений. Модель стала кинематически неполной, и решать её оказалось нечего.
Дилемма и её разрешение
Возникла честная развилка. С одной стороны, вернуть все шесть связей — значит, если верить интуиции, «защемить» траверсу там, где защемления нет, и исказить результат. С другой стороны, без этих связей модель вообще не считается. Что важнее: физическая чистота идеализации или работоспособность модели?
Разрешение оказалось в том, чтобы не гадать, а измерить. Я вернул объединения по всем шести направлениям и выполнил серию нелинейных расчётов с разными уровнями преднатяга. А затем посмотрел на фактические усилия, которые эти «спорные» связи передают.

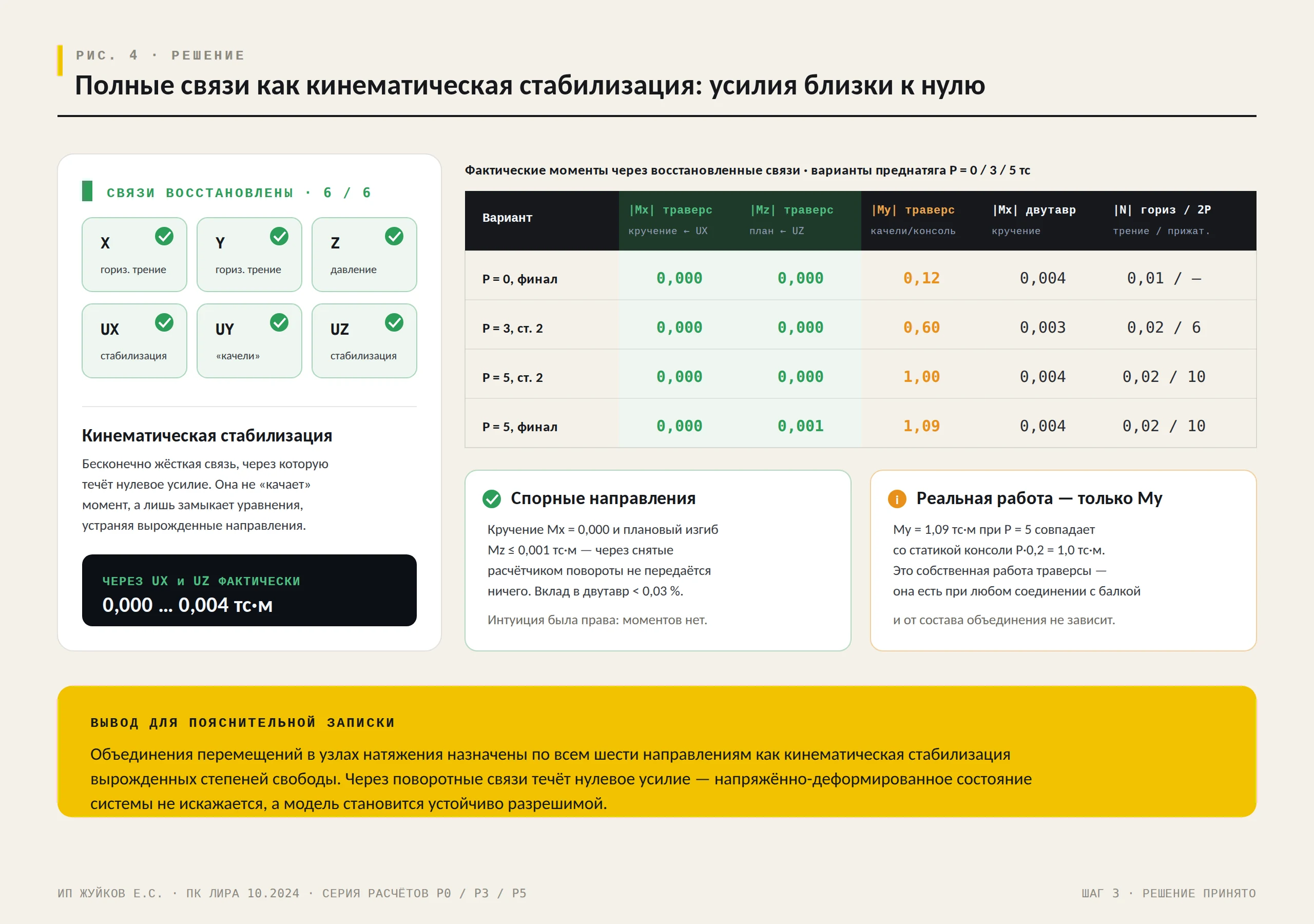

И вот тут интуиция и модель наконец помирились. Кручение траверс через восстановленные связи — ровно ноль. Плановый изгиб — тысячные доли тонна-метра, на грани численного шума. Кручение, приходящее в двутавр, — менее сотой доли процента от его рабочего изгиба. Единственный поворот, где есть реальная работа, — «качели» траверсы под усилием цепочек, — это её собственная статика консоли, которая существует при любом способе соединения с балкой и от состава объединения не зависит.
То есть связи, которые интуиция требовала снять, действительно ничего не передают. Но они нужны — не для передачи усилий, а для замыкания уравнений внутри расчётного модуля, для устранения тех самых неопределённостей, которые мешают решателю посчитать. Это бесконечно жёсткая связь, через которую течёт нулевое усилие. Кинематическая стабилизация вырожденных направлений — и ничего больше.
Вывод, который стоит держать в голове
Мораль этой истории не в том, что интуиция подвела — она как раз не подвела. Мораль в том, что интуиция инженера и требования математической модели отвечают на разные вопросы. Инженерное чутьё говорит о физике: где рождается усилие, а где нет. Расчётный модуль говорит о математике: разрешима ли система, нет ли у неё вырожденных степеней свободы. Эти два языка иногда расходятся, и задача расчётчика — не отдавать предпочтение одному из них вслепую, а понимать, что именно означает каждое сообщение решателя.
«Геометрически изменяемая система» — это не всегда сигнал, что вы неверно поняли работу конструкции. Иногда это сигнал, что математической модели не хватает связей для устойчивого счёта — при том что физически эти связи нейтральны. Проверить это несложно: назначьте полные связи, посчитайте и посмотрите на усилия в спорных направлениях. Если они близки к нулю — связи работают как кинематическая стабилизация и картину не искажают. Если нет — интуиция была права, и стоит разбираться дальше.
Такие инсайты приходят только в работе, с опытом реальных расчётов. И, пожалуй, именно они и составляют ту самую инженерную интуицию, которой мы потом доверяем.
