Ферма внутри бетона: как считать короткие консоли, подрезки и ростверки

Консоль маленькая, вопросы большие

С обычной балкой всё начинается привычно: пролёт, нагрузка, момент, поперечная сила, подбор арматуры. Потом на чертеже появляется короткая консоль колонны. Или подрезка на конце сборного ригеля. Или массивный ростверк, в котором колонна стоит почти над сваей.

Габариты небольшие. Усилия — вполне взрослые. И возникает вопрос, который мне как инженеру всегда был интересен: как именно эта деталь передаёт нагрузку и какое армирование следует из её работы?

Посчитать момент у грани? Проверить наклонное сечение? Поставить побольше хомутов? Последний способ особенно популярен у внутреннего тревожного инженера, но бетон не обязан соглашаться с количеством потраченной стали.

В этой статье разберу каркасно-стержневую модель: внутри железобетонного тела выделяют сжатые бетонные полосы и растянутые арматурные связи, а затем проверяют их совместную работу. Такой подход прямо предусмотрен СП 63 для коротких элементов. Однако между фразой в норме и рабочей схемой консоли остаётся немало вопросов.

Мой основной источник — книга Т. И. Барановой и А. С. Залесова «Каркасно-стержневые расчетные модели и инженерные методы расчета железобетонных конструкций», АСВ, 2003. Авторы не просто рисуют ферму внутри бетона: они связывают модель с экспериментами, развитием трещин, размерами площадок и видами разрушения. Ниже — самостоятельное изложение этой логики, с заново построенными схемами и проверяемой арифметикой.

Не буду утверждать, что метод нигде не преподают: сама книга рекомендована как учебное пособие для вузов. Но знать, что такая модель существует, и уметь поставить по ней задачу — разные вещи. Здесь мне важна именно вторая.

Где это написано в СП 63

Ключевой адрес — п. 5.2.1 СП 63.13330.2018:

«Расчет по прочности коротких железобетонных элементов (коротких консолей и других элементов) производят на основе каркасно-стержневой модели».

Это положение относится именно к расчёту прочности коротких элементов. Из него не следует, что достаточно подобрать один растянутый стержень или что любая авторская формула автоматически получает статус нормы.

На дату подготовки статьи, 1 октября 2026 года, в официальной карточке Росстандарта СП 63.13330.2018 указан как действующий, с изменениями № 1 и № 2. Текст для чтения с этими изменениями опубликован в справочной системе; это не официальный портал.

В работе с методом полезна следующая карта. Номера разделов приведены для указанной редакции СП; применимость конкретной проверки определяется конструкцией.

Книга и СП здесь решают разные задачи. Книга объясняет формирование силового механизма и даёт авторские зависимости для исследованных конструкций. СП устанавливает расчётные требования и содержит, в частности, специальную ветвь для коротких консолей. В своей записке нужно показать, какое положение использовано на каждом шаге: норма, рекомендация авторов или собственный вывод из равновесия.

Далее речь преимущественно об обычном тяжёлом железобетоне с ненапрягаемой стальной арматурой при статической нагрузке. Преднапряжение, сейсмика, удар, пожар, выносливость и особые материалы требуют соответствующего расширения модели. Статический треугольник сил не заменяет эти расчёты.

Какие элементы стоит читать как систему подкосов и тяг

Короткость — не бытовое «небольшой размер». Важна близость участков ввода нагрузки и опирания по сравнению с высотой элемента. В такой области местные возмущения занимают значительную часть конструкции: напряжения ещё не успевают распределиться так, как предполагает обычная балочная схема вдали от опор и сосредоточенных сил.

В книге, с. 5, рассматривается признак a/h₀ < 1, где a характеризует расстояние приложения силы относительно опоры. Но применять отношение можно только после определения обоих размеров. Для короткой консоли в приложении Ж используется другой размер — l₁ — и собственная граница l₁ ≤ 0,9h₀. Расстояние до центра силы и расстояние до внешнего края площадки не взаимозаменяемы.

Практически я бы разделил задачи так:

Последняя строка — не готовый типовой расчёт. Она означает, что здесь полезно построить силовую модель и отдельно доказать её применимость. Отверстие нельзя «закрыть» диагональю, проходящей по воздуху.

В длинном ригеле короткой может быть только опорная область. Поэтому выбор не сводится к «всю конструкцию считать балкой или всю фермой». Обычная балочная модель работает на своём участке, локальная — на своём; на границе они должны передавать одинаковые силы и моменты.

Что скрывается за тремя словами: подкос, тяга, узел

Подкос — сжатая область бетона, по которой передаётся усилие. На схеме её удобно заменить осью, но в конструкции это полоса или пространственный объём конечной ширины. У подкоса есть начало, конец, напряжения и окружающий бетон. Линия толщиной в один пиксель не обладает несущей способностью.

Тяга — растянутая связь, которую обеспечивает арматура. Её положение должно соответствовать реальным стержням. Нельзя назначить ось тяги по нижней грани бетона, посчитать выгодное плечо, а затем разместить арматуру на 80 мм выше и сохранить прежнее усилие.

Узел — область, где встречаются подкосы, тяги и внешние силы. Это не шарнир диаметром ноль. Внутри узла нагрузка распределяется, меняет направление и передаётся между бетоном и арматурой. Узел у опоры, где сжатая диагональ встречает растянутый пояс, отличается от верхней зоны, где сходятся только сжатые потоки.

Удобная английская терминология — strut-and-tie model: strut — подкос, tie — тяга. Она помогает искать литературу, но не означает, что коэффициенты из разных нормативных систем можно смешать с российскими расчётными сопротивлениями без обоснования.

Ферма — это модель равновесия, а не утверждение, что бетон разрезан на отдельные стержни. Реальный материал между полосами участвует в распределении напряжений, ограничивает поперечное расширение и после образования трещин работает иначе. Поэтому кроме осевых сил нужны модель сопротивления и правила конструирования.

Начинать нужно с границы расчётного тела

Прежде чем рисовать красивую диагональ, выделим участок конструкции и соберём всё, что на него действует. Для отдельной балки это нагрузка и реакции. Для вырезанного узла — ещё и усилия на границах с соседними частями: продольные силы, поперечные силы, моменты, иногда кручение.

Нужны размеры действительных контактов. Ширина ригеля и длина опорной прокладки — разные величины. Габарит колонны не обязательно равен размеру фактической площадки передачи давления. Поворот опирающегося элемента может изменить эпюру контакта; монтажная стадия — положение нагрузки и закрепления.

Момент на границе можно представить парой сил с известным плечом, но эту пару нельзя потерять при переходе к стержневой картинке. Иначе новая модель будет аккуратно решать другую задачу.

Минимальный набор исходных данных: контур бетона, площадки ввода нагрузки и опирания, координаты стержней, материалы, все силы и моменты одного сочетания, условия контакта и стадии работы. Для пространственного узла добавляется расположение этих величин по ширине.

Как выбрать силовую схему

У короткой балки под верхней нагрузкой естественно искать сжатые пути к нижним опорам и растянутый пояс, который удержит их от раздвижки. У консоли колонны тяга располагается сверху. У подрезки появляются вертикальные связи. Направление тяги следует из равновесия и раскрывающихся трещин, а не из привычки армировать всё «двумя сетками».

Полезно посмотреть траектории главных напряжений в упругой плоской или объёмной модели. Они помогают увидеть направление сжатия и участки поперечного растяжения. Но это подсказка для построения, а не окончательная арматурная схема: после трещинообразования поле изменяется, а линию напряжений ещё нужно превратить в реальный стержень с анкеровкой.

Хорошая модель одновременно выполняет несколько условий:

• уравновешивает все внешние воздействия;
• проводит сжатые полосы внутри бетона и через существующие контакты;
• размещает тяги там, где можно установить и заанкерить арматуру;
• имеет конечные размеры узлов и полос;
• не требует неподтверждённого распора от опоры;
• допускает проверку прочности и разумную деформационную работу.

Одного равновесия мало. Можно нарисовать несколько уравновешенных ферм, но не каждая совместима с трещинами, деформациями, пластическими возможностями арматуры и хрупким разрушением бетона. Для статически неопределимой системы также нужен обоснованный способ распределения усилий: совместность деформаций либо допустимая расчётная модель перераспределения.

Поэтому я не выбираю схему по минимальному расходу арматуры. Сначала — физически возможный путь силы. Затем — усилия и проверки. Экономия, если она получится, будет следствием, а не исходным условием.

Один узел: вся тригонометрия метода

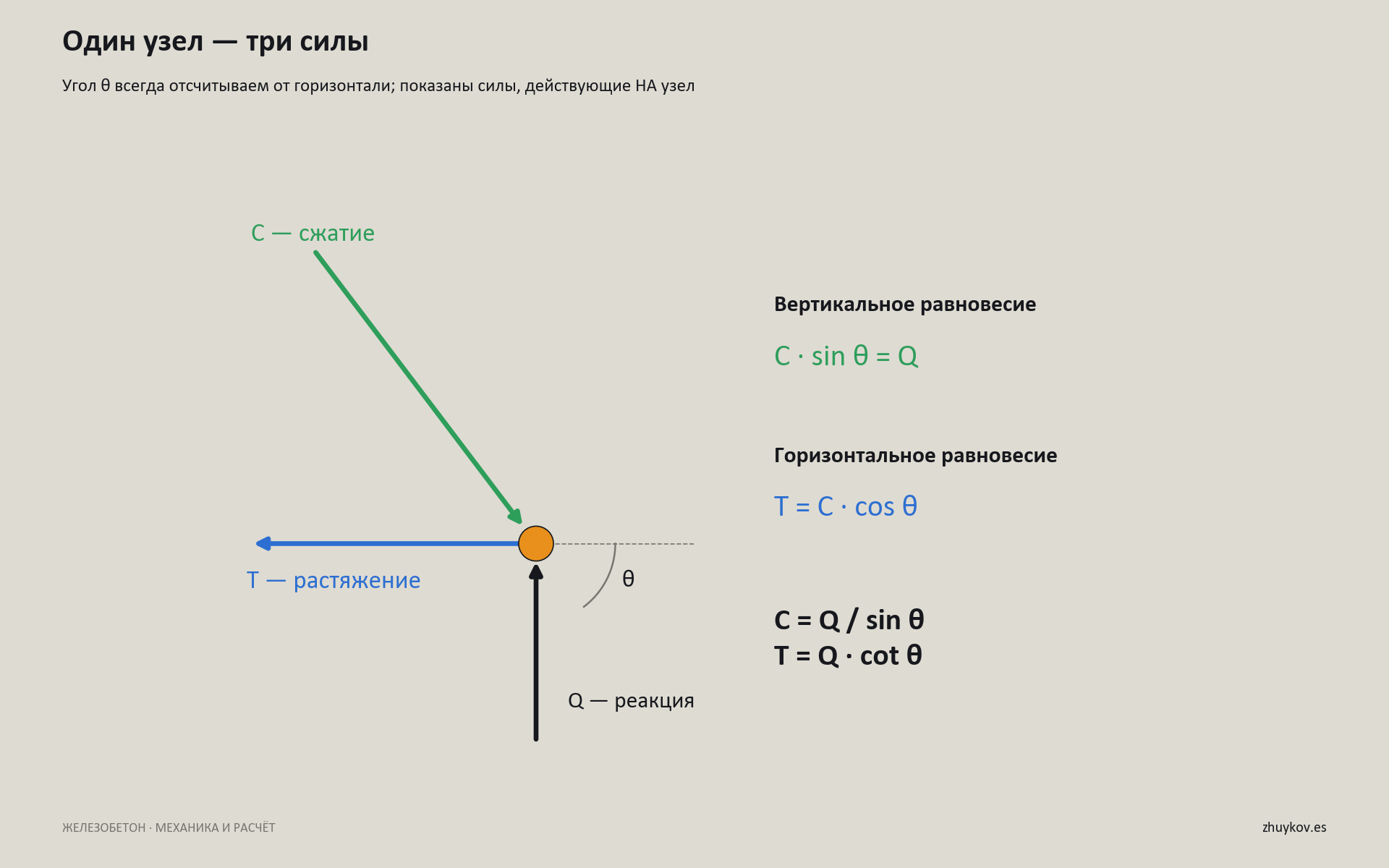

Рассмотрим нижний опорный узел короткой балки. Реакция Q направлена вверх. Сжатый подкос подходит под углом θ к горизонтали. Растянутая арматура замыкает горизонтальную составляющую его усилия.

Обозначим сжатие подкоса через C, растяжение тяги — через T. Для выбранной схемы:

C · sin θ = Q; T = C · cos θ.

Отсюда:

C = Q / sin θ; T = Q · cot θ.

Если горизонтальное расстояние между узлами равно d, а вертикальное — z, то tan θ = z/d и:

T = Q · d / z.

Это просто равновесие. Оно ещё ничего не говорит о допустимом напряжении в бетоне, длине анкеровки или ширине трещины.

Чем положе подкос, тем больше тяга. При одинаковых Q и d уменьшение z вдвое удваивает T. Поэтому «немного уменьшить высоту» короткого элемента — вполне ощутимое изменение силового механизма.

Для симметричной двухопорной балки под полной нагрузкой F каждая реакция равна F/2. Нижний пояс один, и усилие в нём равно T = (F/2) cot θ. Не надо складывать одинаковые усилия левой и правой половины: это два конца одной тяги, а не две независимые нагрузки на её сечение.

Откуда берётся четверть грузовой площадки

Одна из самых неочевидных деталей метода — построение оси подкоса не от грани и не обязательно от центра всей грузовой площадки.

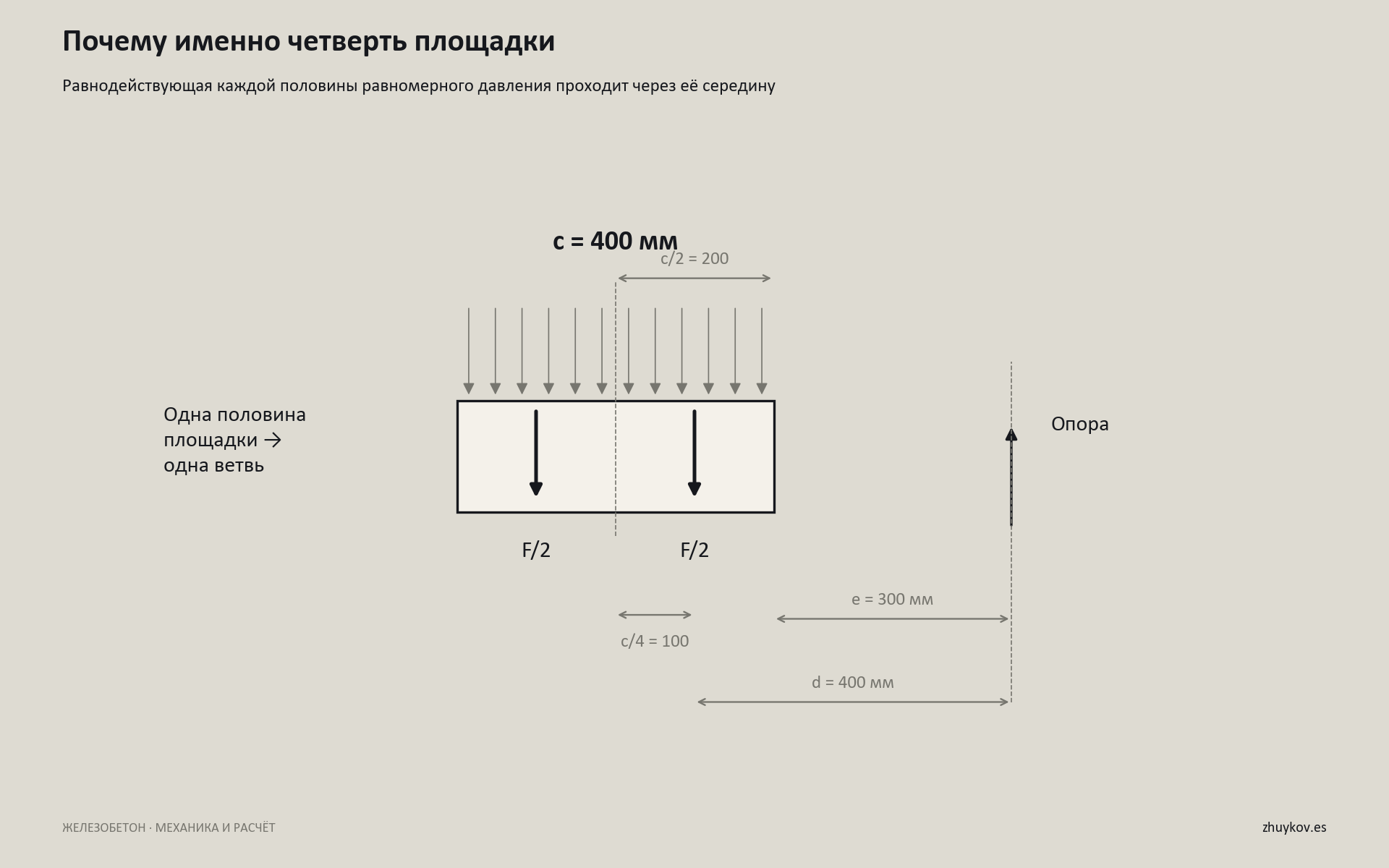

Пусть симметричная балка нагружена через прямоугольную площадку длиной c. Давление равномерное. Левая половина нагрузки уходит к левой опоре, правая — к правой. Равнодействующая давления на правой половине площадки проходит через центр этой половины, то есть на расстоянии c/4 от центра всей площадки.

Если от центра площадки до опорной реакции a, горизонтальное плечо правой ветви:

d = a − c/4.

Расстояние от ближайшей грани площадки до опоры другое:

e = a − c/2.

Следовательно, d = e + c/4. В книге это построение связано с рис. 5.10 и формулой (5.11), с. 139–142.

Тот же результат можно получить без рисунка. Для правой половины 0 ≤ x ≤ c/2 при постоянном давлении p и ширине b:

x_R = ∫xpb dx / ∫pb dx = c/4.

Но при неравномерном контакте p уже зависит от координаты. Тогда положение равнодействующей следует вычислять по фактической эпюре. При отрыве часть площадки может вообще перестать передавать сжатие. А для круглой площадки центр полукруга находится на расстоянии 2D/(3π) ≈ 0,212D от центра, не D/4.

Четверть площадки — результат конкретного разбиения нагрузки, а не универсальный нормативный отступ для любой колонны.

Есть и тонкость рисунка: продолжения осей полос могут пересечься выше реального бетона. Такая точка допустима как геометрическое построение направлений. Физическую узловую зону всё равно нужно найти и проверить внутри конструкции. В нашей поясняющей схеме нагрузка вводится через две половины контакта, связанные верхней сжатой областью: никакого бетонного шарнира в воздухе нет.

Почему подкос проверяют с двух концов

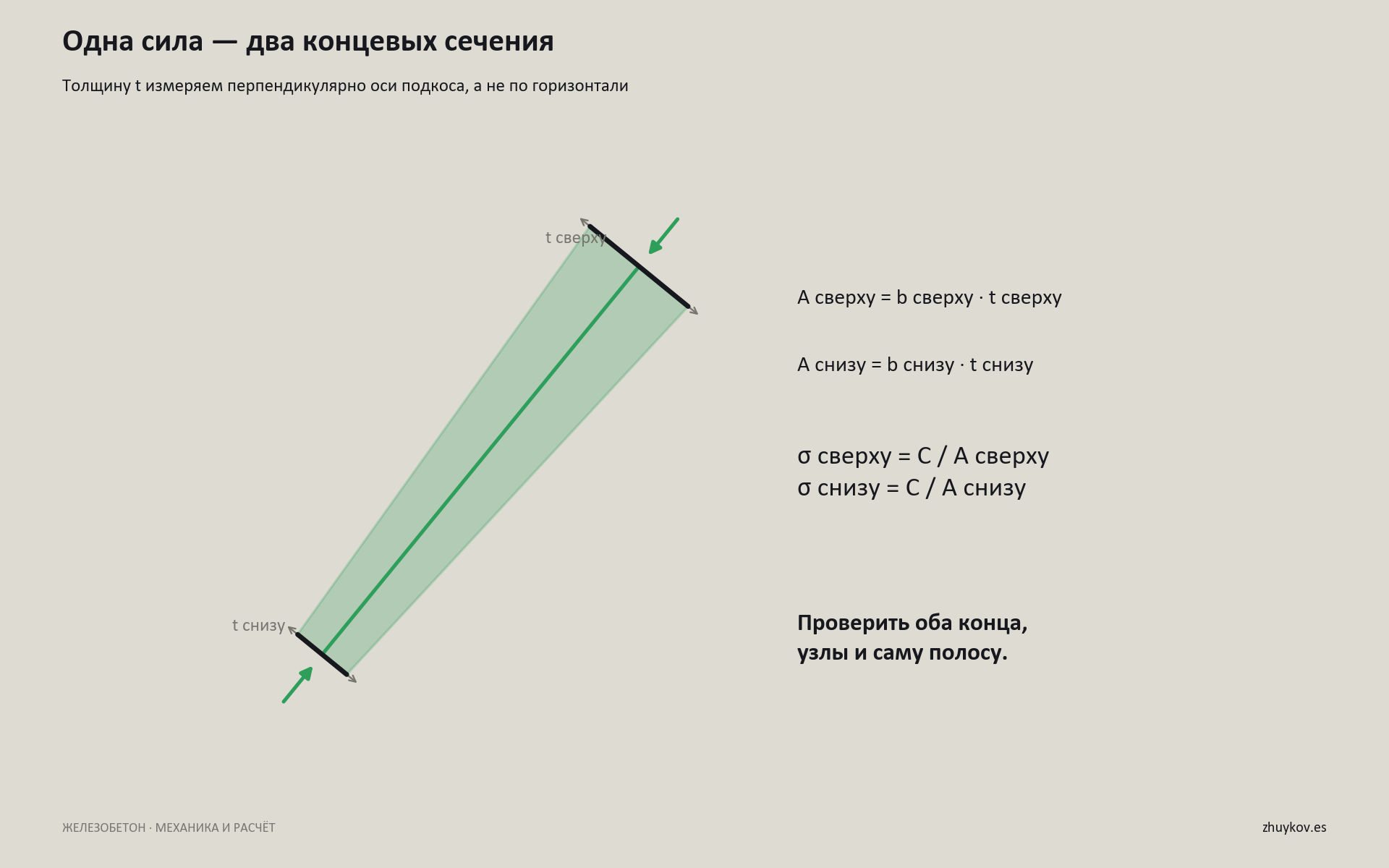

Вернём линиям их толщину. У грузовой площадки поток сжатия может входить в бетон через относительно широкую область, а у опоры собираться в узкую. Сила C вдоль идеализированного подкоса одна, но напряжения в его концевых сечениях различаются.

Для плоской модели удобно отдельно задать:

• b_top, b_bottom — размеры поперёк плоскости схемы;
• t_top, t_bottom — толщины полосы, измеренные перпендикулярно её оси.

Тогда A_c,top = b_topt_top, A_c,bottom = b_bottomt_bottom. Обе площади нужны для проверки. У плоской балки b может быть одинаковым, у ростверка это не обязательно так.

Для рассмотренного симметричного шаблона короткой балки книга даёт геометрическую основу t_top = (c/2)sin θ. Нижняя толщина связывается с опорной площадкой l_p и поправкой на распределение давления: t_bottom = κ_pl_psin θ. Здесь κ_p — отдельно обоснованный коэффициент контакта; назначать его по аналогии с другой конструкцией нельзя.

Общий вид проверки прост:

C ≤ f_c,eff · A_c.

Но f_c,eff здесь — обозначение обоснованного расчётного сопротивления рассматриваемой области, не ещё одна табличная константа СП. Оно должно учитывать выбранную модель, напряжённое состояние, трещины, поперечное армирование и условия работы бетона.

Авторы книги исследуют влияние окружающего бетона и вводят свои коэффициенты, в частности на с. 154–162. Эти рекомендации привязаны к схемам и экспериментам. Нельзя взять повышающий коэффициент из одного опыта, ширину полосы из другой детали и расчётное сопротивление из третьей нормативной системы.

Узкая площадка может дать местное смятие прежде, чем исчерпается сопротивление всей наклонной полосы. Поэтому проверка подкоса и проверка местного сжатия под контактом — не одно и то же. Кроме концов нужно оценить и саму полосу: нет ли отверстия, рабочего шва, трещин или поперечного растяжения, которые меняют её работу.

Узел: что именно проверять вокруг точки на схеме

Усилия в стержнях сходятся в точке только на расчётном рисунке. Для проверки бетона этой точке нужно назначить конечную область. Её границы определяются площадкой контакта, шириной входящих полос и расположением анкеруемой арматуры. Если выбранный узел не помещается в деталь, проблема не решается уменьшением кружка на картинке.

В верхнем узле короткой балки встречаются внешнее давление и сжатые потоки. В нижнем добавляется растянутая арматура. Во втором случае особенно важно, как именно тяга передаёт силу бетону: сцеплением на участке анкеровки, поперечным анкером или другим рассчитанным устройством. Нельзя проверить только бетон непосредственно над опорой, оставив передачу растяжения за пределами схемы.

Для каждого узла последовательно делаю следующее:

1. Отмечаю все входящие силы и проверяю их векторную сумму. Если силы не проходят через общую точку, учитываю также момент, а не объявляю узел шарнирным по умолчанию.
2. Показываю участки, через которые эти силы передаются. Для сжатой полосы это её конечное сечение; для внешней реакции — действительная опорная площадка; для тяги — зона анкеровки.
3. Определяю напряжения на выбранных гранях. В простейшем случае нормальная составляющая даёт σ = N_n/A_face. Если сила наклонена к грани, одной этой величиной нельзя заменить проверку касательной передачи.
4. Сопоставляю напряжённое состояние с принятой моделью сопротивления бетона и отдельно проверяю контактное смятие. Учитываю возможность раскалывания и наличие поперечного удержания.
5. Проверяю, что арматура и её анкеровка действительно могут передать принятые силы в пределах этого узла.

Главная трудность здесь — не деление силы на площадь. Нужно обосновать какую площадь и какое сопротивление разрешено использовать. Пункт 5.2.1 не содержит единого коэффициента прочности любого узла любой конфигурации. Для типовой нормативной ветви используются её положения; для авторской модели — подтверждённая область её зависимостей. Если модель сопротивления неизвестна, корректный результат — требуемый уровень сопротивления и открытый вопрос, а не выдуманный запас.

При изменении размера узла могут сместиться оси полос. Тогда меняются угол, плечо и усилие в тяге. Поэтому построение модели иногда требует нескольких последовательных уточнений: сначала предварительная геометрия, затем силы, затем размеры полос и узлов, затем повторное равновесие. Это нормальная часть расчёта.

Зачем поперечная арматура, если основные силы уже нашлись

Сжатый поток, входящий через небольшую площадку, расширяется в массиве. Такое расширение сопровождается поперечным растяжением. Поэтому у сжатой области могут возникать трещины вдоль направления основного сжатия: это не противоречие, а следствие пространственной работы бетона.

Поперечная арматура ограничивает раскрытие этих трещин, удерживает раскалывающиеся части и может влиять на сопротивление сжатой зоны. В некоторых схемах она также является самостоятельной расчётной тягой. Эти роли нужно различать.

Если хомуты уже учтены в нормативном множителе сопротивления полосы, нельзя без отдельного обоснования ещё раз прибавить полную их несущую способность как дополнительную силу. Одна и та же сталь не получает вторую работу бесплатно.

Из этого не следует, что после расчёта главной тяги достаточно пары конструктивных хомутов. Их направление, шаг, охват рабочей области и анкеровка должны соответствовать тому растяжению, которое они воспринимают.

Короткая консоль колонны: отдельная нормативная ветвь

Для консоли, соответствующей геометрии приложения Ж, лучше начинать именно с него. Здесь уже задано, как определять наклон расчётной полосы и проверять продольную арматуру. Модель короткой балки с c/4 на эту геометрию не переносится.

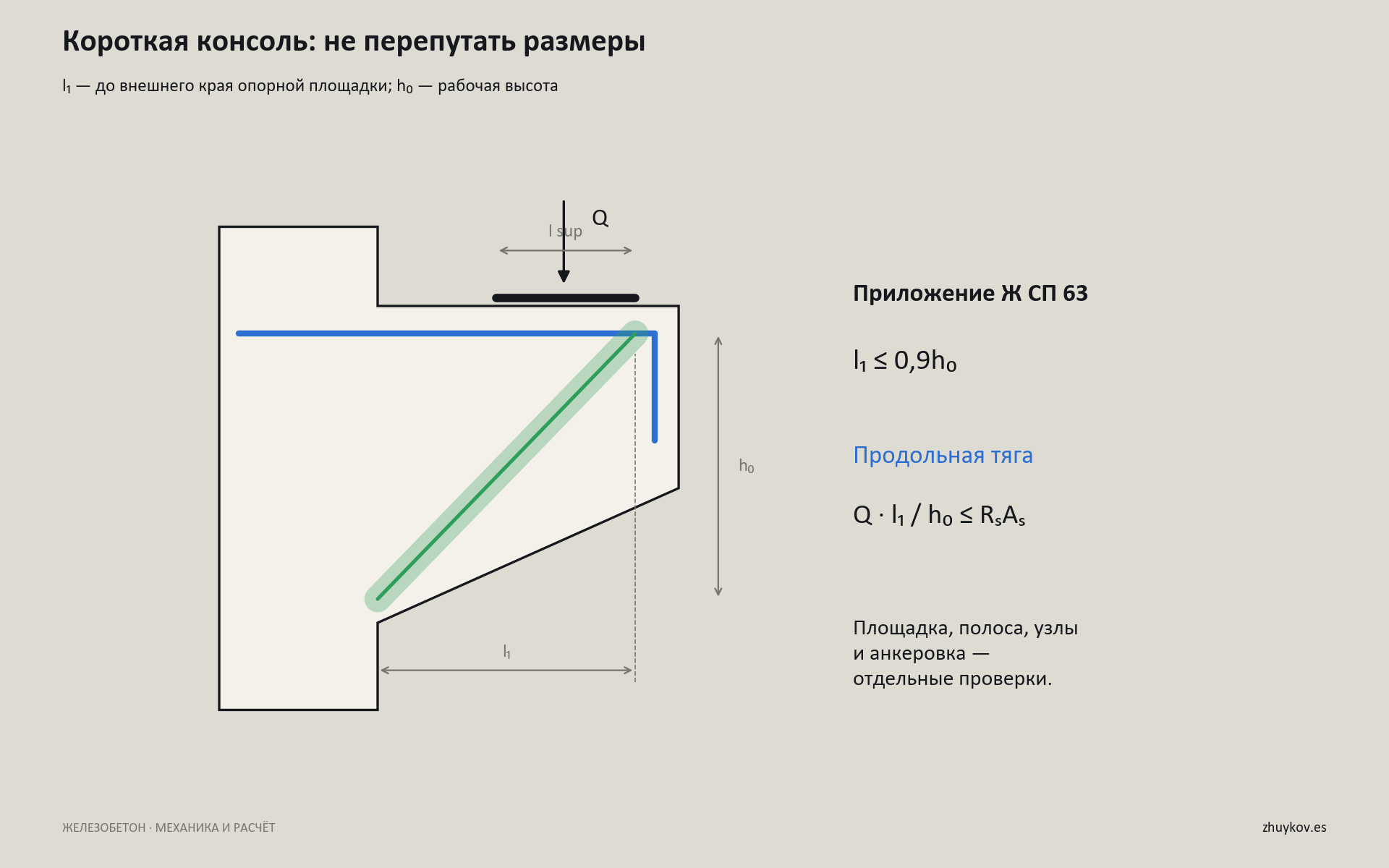

На схеме приложения Ж размер l₁ отсчитывается от грани колонны до внешней границы площадки опирания, а h₀ — рабочая высота. Проверяем l₁ ≤ 0,9h₀. Если геометрия не соответствует рисунку, это повод выбрать и обосновать другую модель, а не переименовать удобный размер в l₁.

Для обычной ветви введём обозначение Q_raw — вычисленная правая часть условия (Ж.1) до ограничения сверху и снизу:

Q_raw = 0,8R_b · b · l_sup · sin²θ · (1 + 5αμ_w),

где sin²θ = h₀²/(h₀² + l₁²), α = E_s/E_b, μ_w = A_sw/(bs_w).

Здесь b — ширина консоли; l_sup — расчётная длина опорной площадки вдоль вылета; A_sw — площадь учитываемых ветвей хомутов; s_w — расстояние между хомутами по нормали к ним. В этом условии учитываются горизонтальные и наклонные хомуты под углом не более 45° к горизонтали.

Ограничения правой части для обычного случая удобно записать так:

Q_min = 2,5R_btbh₀; Q_max = 3,5R_btbh₀;

Q_ult = min[Q_max; max(Q_min; Q_raw)]; Q ≤ Q_ult.

Обозначения raw, min и max введены здесь для удобства чтения. Это не дополнительные коэффициенты.

Нижний предел ограничивает расчётную несущую способность, а не внешнюю нагрузку. Если консоль нагружена слабо, не надо искусственно увеличивать Q до Q_min. И наоборот: нижней отсечкой нельзя оправдать отсутствующую или физически невозможную площадку контакта.

Для шарнирно опёртой балки вдоль вылета без специальных выступающих закладных деталей, фиксирующих площадку, приложение Ж задаёт l_sup = 2/3 фактической длины. Это условие конкретной схемы опирания. Для жёсткого узла с замоноличиванием предусмотрены другие условия; его благоприятное влияние нельзя принять только потому, что на чертеже есть бетон вокруг стыка.

Продольную арматуру при шарнирном опирании проверяют по (Ж.2):

Q · l₁/h₀ ≤ R_sA_s.

В этой проверке нужно сохранить нормативный размер l₁. Подмена его меньшим расстоянием до центра нагрузки изменит предписанный расчёт. Продольные стержни должны доходить до свободного конца консоли и иметь надлежащую анкеровку.

Для жёсткого сопряжения в (Ж.3)–(Ж.4) отдельно учитывается горизонтальное усилие от ригеля и ограничения его передачи через соединение. Это уже другая ветвь: понадобятся момент, геометрия ригеля, закладные детали, соединения и арматура. Ниже благоприятный эффект такого сопряжения не используется.

Пример 1. Что дают две формулы приложения Ж

Возьмём искусственный пример, чтобы проверить вычисления. Нагрузка Q = 300 кН; b = 300 мм; h₀ = 500 мм; l₁ = 300 мм; l_sup = 200 мм. Площадка фиксирована от перемещения вдоль вылета; эффект момента жёсткого сопряжения не учитываем.

Зададим уже принятые для примера расчётные характеристики: R_b = 17 МПа, R_bt = 1,15 МПа, R_s = 435 МПа, E_s = 200 000 МПа, E_b = 30 000 МПа. A_sw = 100 мм², s_w = 100 мм. Эти величины нужны для демонстрации алгоритма; при проектировании сопротивления и коэффициенты условий работы определяются для принятого бетона и сочетания.

По рассмотренному условию полосы 300 < 603,75 кН. По растянутой арматуре требуется не менее 413,79 мм². Но размеры и анкеровка узлов, местное сжатие, эксплуатационные состояния и окончательное конструирование здесь не проверены. Получены два частных результата, а не проект готовой консоли.

Если к простому узлу в уровне тяги добавить растягивающую горизонтальную силу 50 кН, её усилие увеличится до 230 кН, а требуемая площадь — до 528,74 мм². Это отдельное уравнение равновесия тяги; совместное воздействие на бетонные зоны также нужно проверить.

Короткая балка: подробный пример от нагрузки до арматуры

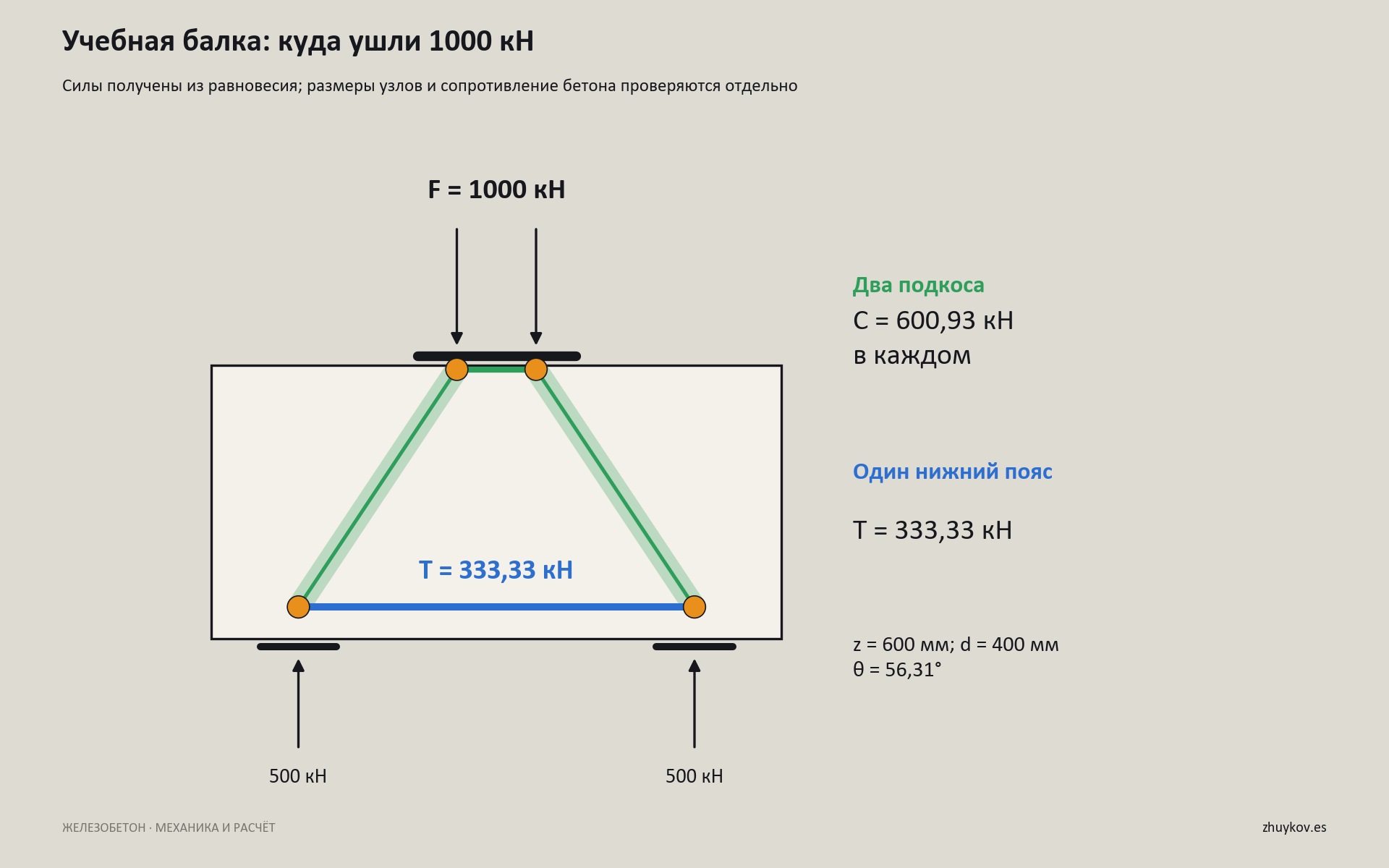

Теперь пройдём модель книги на симметричной двухопорной балке. Пример учебный: никакие размеры конкретного объекта за ним не скрываются.

Исходные данные:

Принимаем симметричное равномерное давление на верхнем контакте и две одинаковые опоры. Для предварительной геометрической оценки нижнего контакта принимаем κ_p = 1. Это явно заданное допущение примера, не универсальная рекомендация книги.

Шаг 1. Найти реакции и положение ветвей

R = F/2 = 500 кН.

Каждая ветвь получает нагрузку с половины верхней площадки. Поэтому:

d = a − c/4 = 500 − 100 = 400 мм.

tan θ = z/d = 600/400 = 1,5; θ ≈ 56,31°.

Шаг 2. Найти сжатие и растяжение

C = R/sin θ ≈ 600,93 кН.

T = Rd/z = 500 × 400/600 ≈ 333,33 кН.

Проверим обе проекции: 600,93 × sin 56,31° ≈ 500 кН; 600,93 × cos 56,31° ≈ 333,33 кН. Вся вертикальная нагрузка F уравновешена двумя реакциями. Распор замыкается нижним поясом и верхней сжатой областью.

Шаг 3. Проверить площадь тяги

A_s,req = T/R_s = 333 333,33/435 ≈ 766,28 мм².

Для иллюстрации возьмём 4Ø16: A_s ≈ 804,25 мм². Их расчётное сопротивление растяжению по площади составляет около 349,85 кН, что больше 333,33 кН. По этому частному условию площадь достаточна.

Теперь важная остановка. Пока мы не разместили эти четыре стержня, не проверили зазоры, защитный слой и анкеровку, это предварительная площадь тяги, а не готовое армирование. Если стержни придётся поднять, уменьшится z и усилие T надо пересчитать.

Шаг 4. Вернуть подкосу конечные размеры

В выбранном геометрическом построении:

t_top = (400/2)sin θ ≈ 166,41 мм;

t_bottom = 150sin θ ≈ 124,81 мм.

При b = 300 мм получаем A_c,top ≈ 49 923 мм² и A_c,bottom ≈ 37 442 мм². Средние напряжения, соответствующие силе C:

σ_top ≈ 12,04 МПа; σ_bottom ≈ 16,05 МПа.

У нижнего конца напряжение выше, хотя сила в полосе та же. Если проверить только верх, определяющую область можно не заметить.

Эти числа ещё нужно сравнить с обоснованным сопротивлением соответствующих сжатых областей. В примере оно не назначено, поэтому утверждения «бетон проходит» здесь нет. Отдельно проверяются контактные давления: F/(bc) ≈ 8,33 МПа сверху и R/(bl_p) ≈ 11,11 МПа снизу — в своей проверке местного сжатия. Это другие площади и другой механизм, их не надо смешивать с σ вдоль подкоса.

Шаг 5. Проверить, насколько результат зависит от геометрии

Если ошибочно заменить d расстоянием от грани площадки e = 300 мм, в той же формуле получится T = 250 кН вместо 333,33 кН. Разница — 33,3% относительно 250 кН. Исчезнувшая четверть площадки превратилась во вполне ощутимую недостающую арматуру.

Это не доказательство того, что любой расчёт сечения по грани неправильный. У него может быть другая согласованная модель. Ошибка — незаметно поменять плечо внутри одной модели, оставив остальную логику прежней.

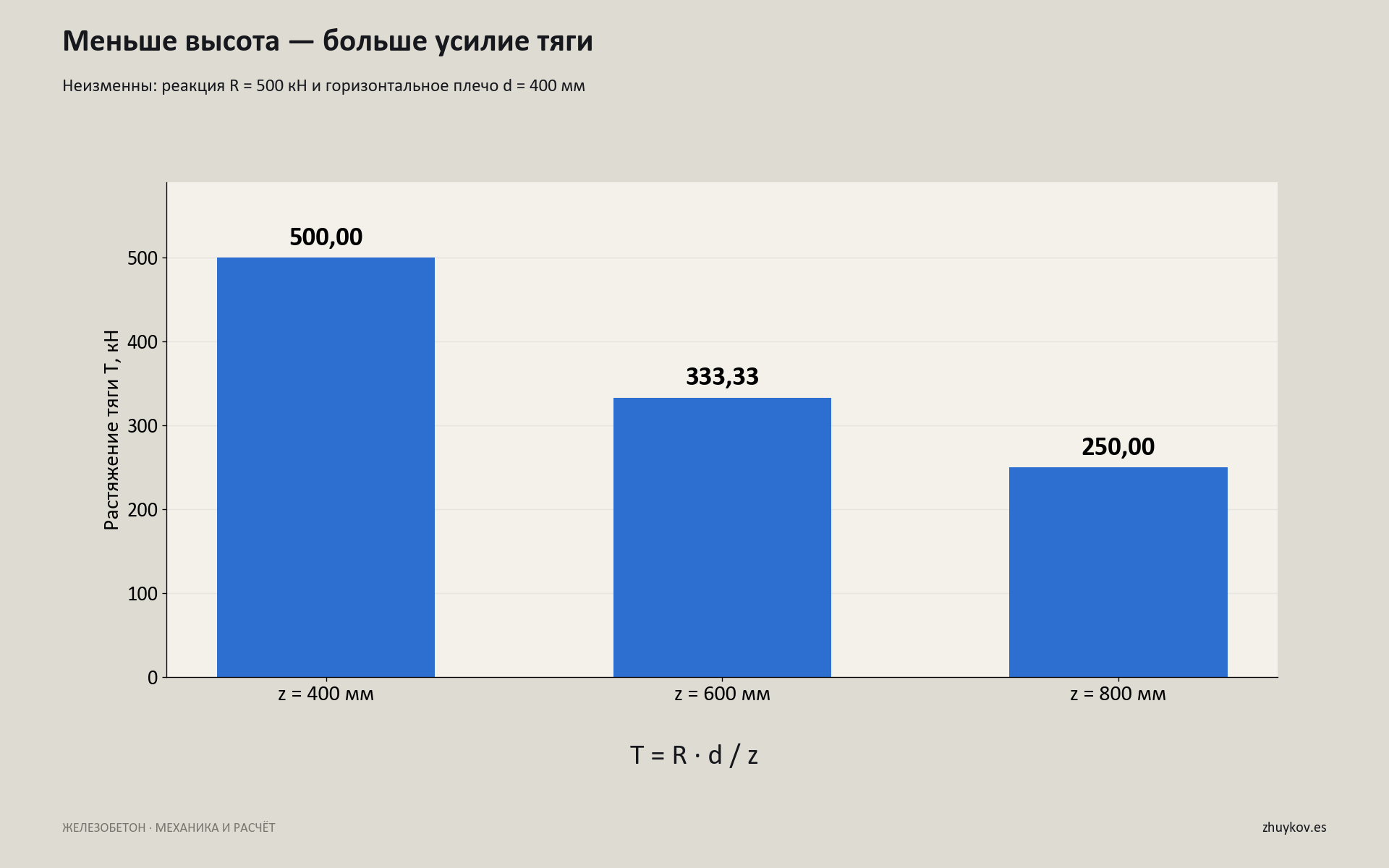

Если при d = 400 мм изменить вертикальное расстояние z, получим:

Результат примера: найдены силы, проверена предварительная площадь арматуры, рассчитаны геометрические площади и требуемый уровень сопротивления бетона. Для завершения проекта остаются сопротивление полос и узлов, местное сжатие, поперечное армирование, анкеровка, трещины, деформации и деталировка.

Подрезка ригеля: почему здесь нужна подвеска

Подрезка похожа на консоль только на первый взгляд. У консоли колонны сжатая полоса уходит в массив колонны. У подрезанного ригеля опорная реакция приходит в небольшую нижнюю площадку, а дальше должна попасть в полноразмерное сечение. За входящим углом возникает растянутый поток, который надо связать арматурой.

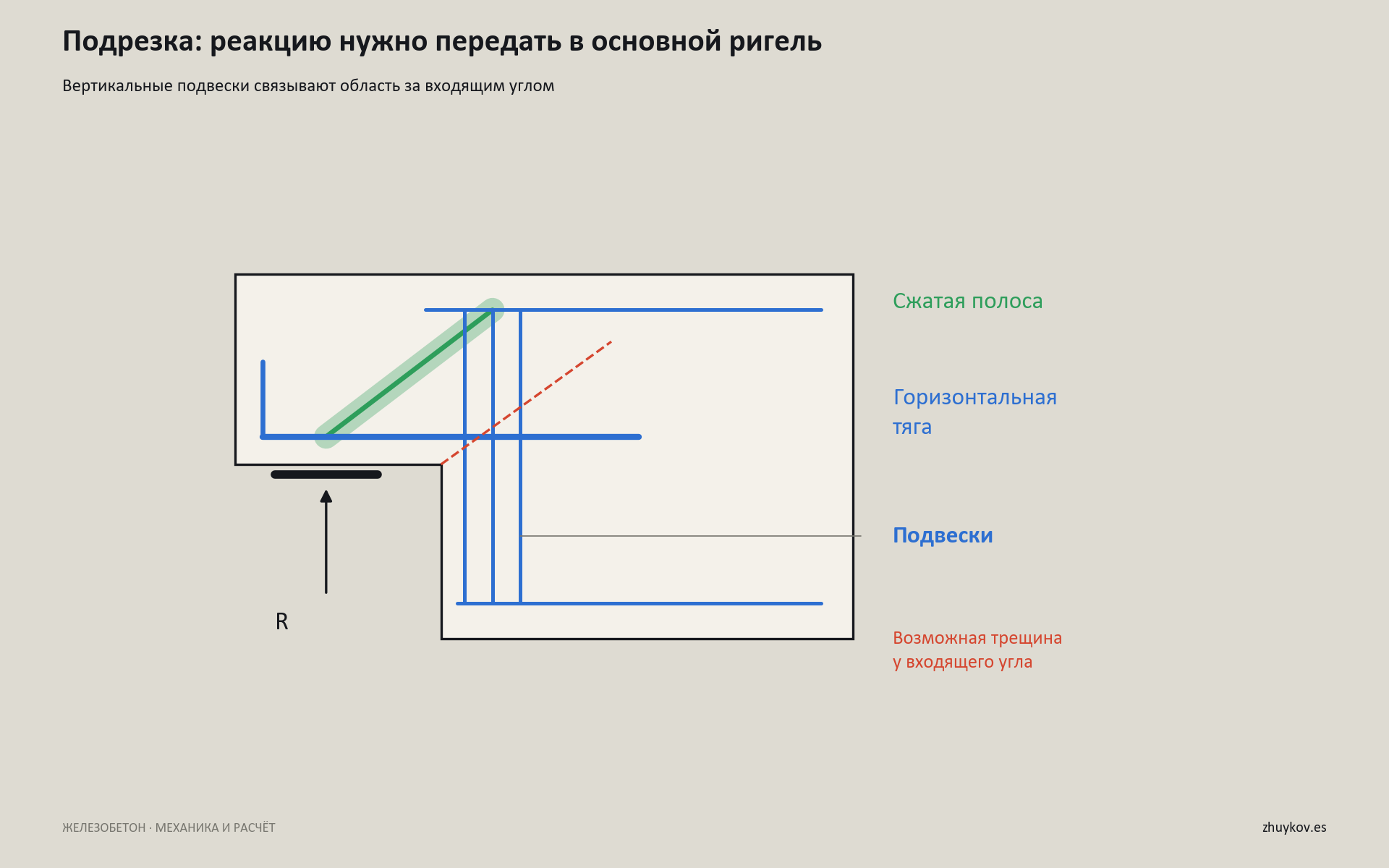

В книге различие показано на рис. 5.14–5.15, с. 148–149. В схеме появляются вертикальные подвески, а не только горизонтальная тяга и наклонный подкос.

Рассуждение «поставлю арматуру по моменту в короткой консольке» не отвечает на вопрос, что удержит раскрывающуюся область за углом подрезки. Именно поэтому требуется проверить не только площадь горизонтальных стержней, но и вертикальные связи, их заделку сверху и снизу, наклонные сечения и передачу усилий в основной ригель.

Усилие в подвесках получают из равновесия принятой схемы. Расчётное сопротивление стали выбирают по фактической роли стержней; нельзя автоматически применять более выгодное R_s вместо R_sw только потому, что результат получается приятнее.

Нужно проверить сжатую полосу, местное сжатие на опоре, торцевую анкеровку тяги, раскалывание, работу закладной детали и соединений. После локальной области расчёт продолжается по обычным сечениям ригеля. Между двумя моделями нет «ничейного» участка, за который никто не отвечает.

Книга обсуждает особенности работы сосредоточенной поперечной арматуры и ограничения отдельных расчётных зависимостей. Это не общее разрешение отказаться от подвесок. Их необходимость определяется силовым механизмом и возможными трещинами конкретной детали.

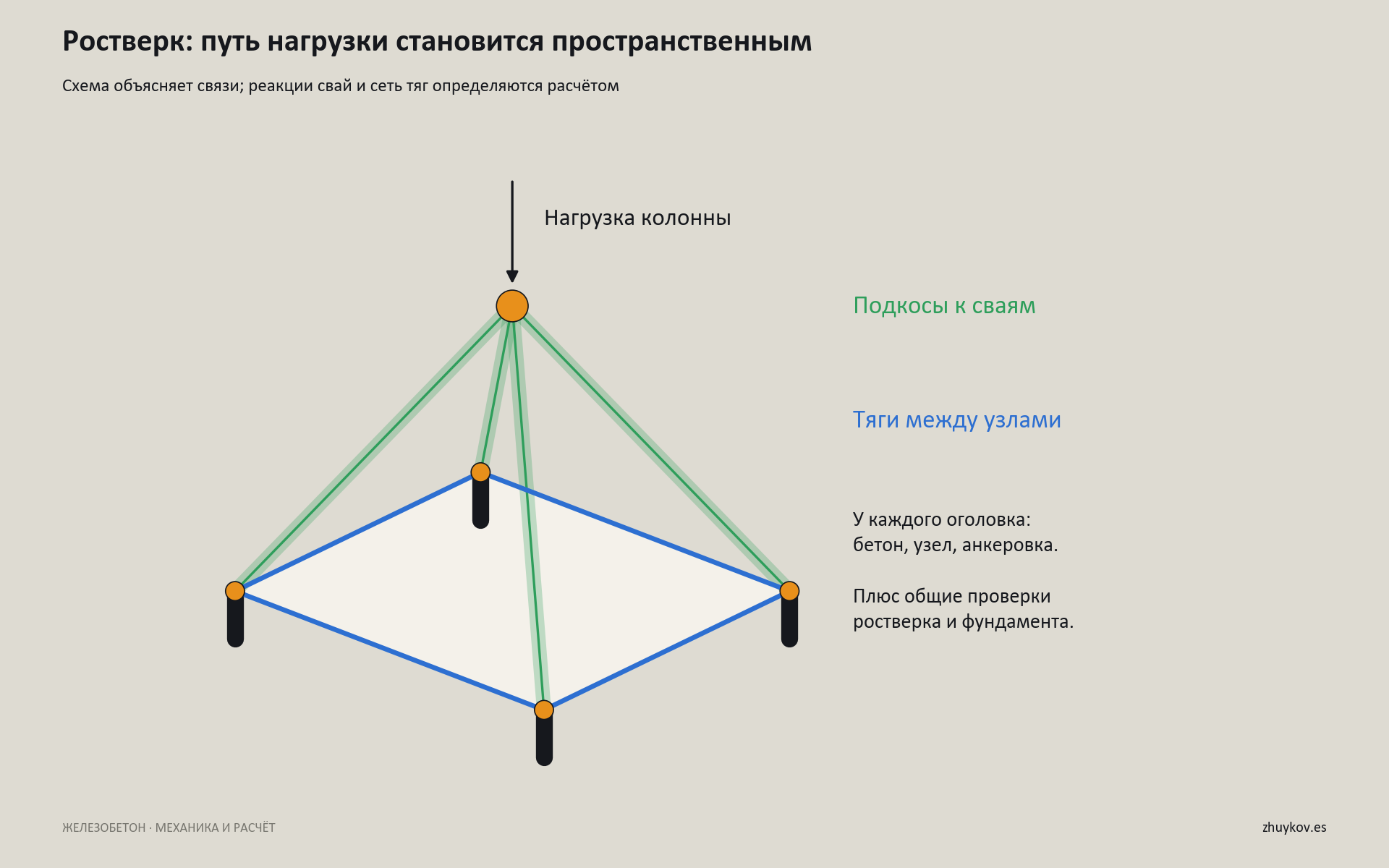

Ростверк: та же идея, но часто уже в пространстве

В ростверке нагрузка от колонны или стены передаётся к оголовкам свай сжатыми бетонными областями. Горизонтальные составляющие этих потоков замыкаются растянутой арматурой. Знакомая ферма становится пространственной, а реакции свай могут быть неодинаковыми.

В книге на с. 150–153 рассматриваются разновидности такой работы, в том числе ростверки при ленточном нагружении. Но схема полосы под стеной не является готовым шаблоном для произвольной группы свай под колонной.

Для отдельной идеализированной пространственной ветви с вертикальной составляющей Rᵢ, перепадами координат Δxᵢ, Δyᵢ и высотой z можно записать проекции:

H_x,i = RᵢΔxᵢ/z; H_y,i = RᵢΔyᵢ/z;

Cᵢ = Rᵢ√[1 + (Δxᵢ/z)² + (Δyᵢ/z)²].

Это собственный вывод из равновесия осевой сжатой ветви, не универсальная формула армирования всего ростверка. Проекции должны замкнуться в связной системе тяг и узлов. Отрицательная реакция, отрыв, момент, несимметрия или горизонтальная сила требуют иной организации связей.

Отдельного обоснования требуют реакции свай, участие грунта, жёсткость ростверка, продавливание, полосы между колонной и сваями, местное сжатие и анкеровка нижнего пояса. Здесь вместе с СП 63 применяется СП 24 по своей области; одной ссылки на ферменную аналогию недостаточно.

В статье о пике момента под колонной я разбираю связь локальных усилий и армирования ростверка. В материале об анкеровке нижней сетки — крайний узел, в котором тягу уже нужно передать бетону, а места до торца осталось мало. Настоящая статья объясняет механическую основу этих двух частных задач.

Здесь важно не превратить локальную проверку в произвольное «улучшение» результатов МКЭ. Нельзя без обоснования приписать сваю ближайшей колонне, отбросить реакцию по удобному расстоянию или выбрать ширину усреднения так, чтобы армирование уменьшилось. Силы на границе локального тела должны остаться теми же.

Горизонтальная сила: знак и высота приложения имеют значение

Вертикальная нагрузка — удобное начало, но у подкрановой консоли, рамного узла или опорной детали бывает ещё H.

Для простого узла, если растягивающая горизонтальная сила H_t действует в уровне тяги, получаем:

T = Q cot θ + H_t.

При ограничении T ≤ T_ult то же условие можно переписать:

Q ≤ (T_ult − H_t)tan θ.

Растягивающее воздействие расходует часть несущей способности тяги. Но если H приложено на другой отметке, появляется дополнительный момент. Просто прибавить H к старой формуле и забыть высоту нельзя.

При смене направления нагрузки проверяют новое сочетание целиком. Если связь, которую мы объявили бетонным подкосом, стала растянутой, старая модель перестала соответствовать принятому механизму. Это повод перестроить связи и армирование, а не заменить R_b на R_bt в прежнем расчёте.

Анкеровка: как тяга становится реальной

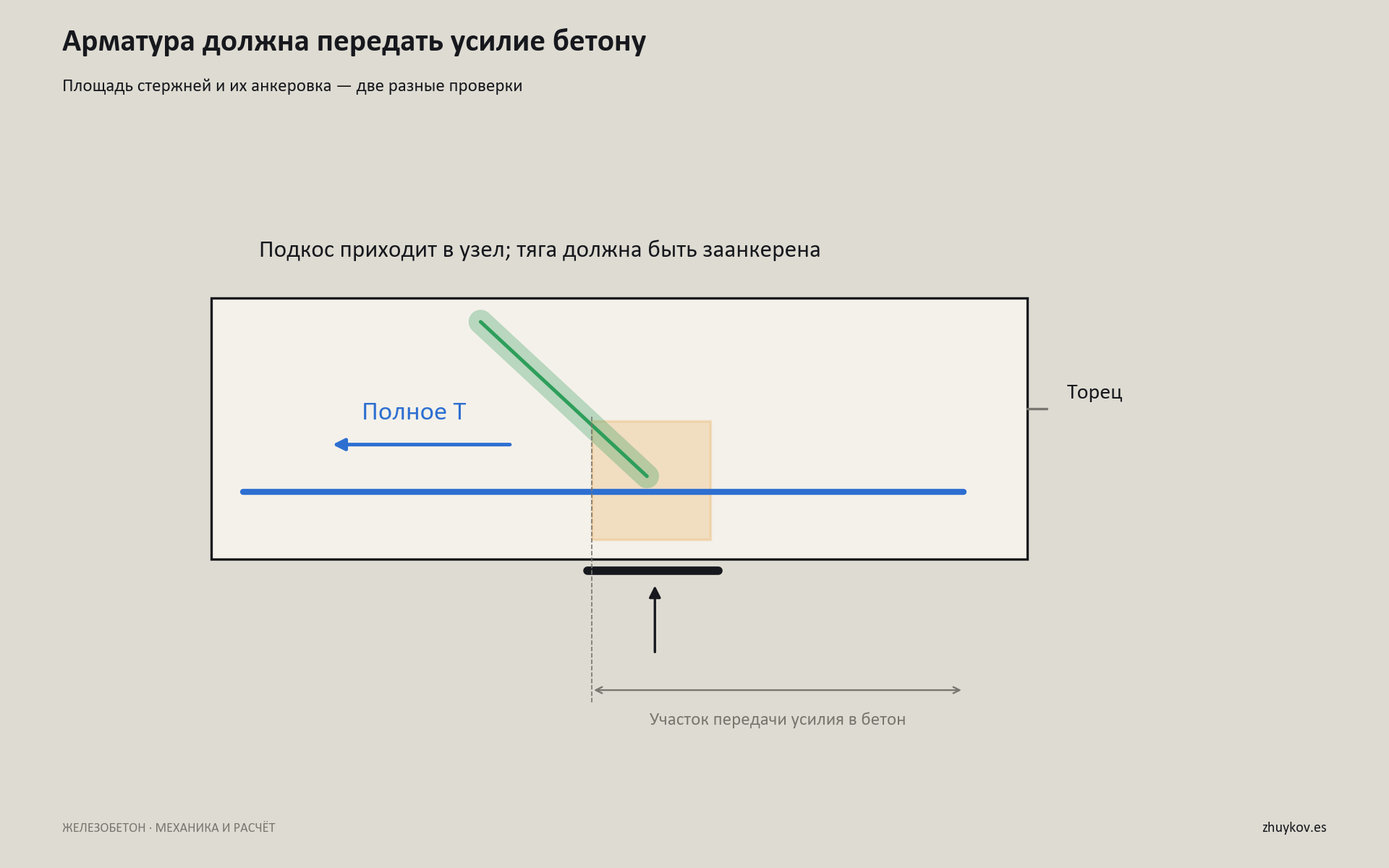

Проверка T ≤ R_sA_s предполагает, что арматура способна развить это усилие. Для этого её нужно не просто нарисовать, а передать растяжение в узловую область.

Вблизи крайней опоры усилие в поясе не обязано исчезать вслед за изгибающим моментом привычной балочной схемы. В нашей ферменной модели тяга приходит к опорному узлу с полным T. Значит, рядом с ним нужно обеспечить соответствующую передачу усилия через сцепление или анкерное устройство.

Для понимания масштаба полезна базовая формула анкеровки:

l₀,an = R_sA_s / (R_bondu_s).

Для круглого стержня она преобразуется в l₀,an = R_sd/(4R_bond). Сопротивление сцепления, требуемая расчётная длина, отношение необходимой и фактической площадей, коэффициенты и минимальные значения принимаются по соответствующим положениям раздела 10.3 СП 63. Базовая длина — только начало проверки.

На чертеже надо показать, где начинается передача расчётного усилия, сколько длины действительно есть, как обеспечены защитный слой и поперечное удержание, не расколется ли бетон. Загиб может помочь организации анкеровки, но сам по себе не даёт универсальной скидки в 30%.

Если длины нет, возможны изменение габарита, диаметра и числа стержней, устройство петли, поперечного анкера или специального анкерного элемента — с проверкой выбранного решения. Фраза «по площади проходит» не заставит короткий стержень удержать расчётное растяжение.

Трещины, прогиб и повторная нагрузка остаются в задаче

Каркасно-стержневая модель, рассмотренная выше, прежде всего помогает построить проверку прочности. Для эксплуатационного состояния нужны свои нагрузки и усилия. Первое приближение для тяги:

σ_s,ser = T_ser/A_s.

Дальше требуется модель образования и раскрытия трещин, соответствующая реальному растянутому участку. Коэффициенты изгибаемого элемента нельзя автоматически присвоить каждой осевой тяге. Предельное раскрытие зависит от условий эксплуатации, арматуры и требований к конструкции.

С прогибом похожая история. Упругая ферма с произвольно назначенными площадями бетонных стержней может правильно уравновесить нагрузку и при этом дать неверное перемещение. Для жёсткости нужны обоснованные сечения, трещины, связь арматуры с бетоном, длительность нагрузки и действительные опоры.

У крановых конструкций добавляются многократно повторные воздействия. Статическая проверка максимальной силы не отвечает на вопрос о выносливости при заданном диапазоне напряжений. Число циклов, асимметрия, соединения и характеристики арматуры входят в отдельный расчёт. Книга рассматривает этот вопрос на с. 189–193; исторические коэффициенты следует сверять с действующими требованиями, а не переносить автоматически.

Как совместить модель с расчётом в программе

Практический порядок удобен такой: общая модель здания даёт усилия, локальная модель объясняет их передачу в детали, а чертёж показывает, чем именно этот путь обеспечен.

При передаче усилий сохраняю одно сочетание и одну стадию. Нельзя взять максимальную реакцию сваи из одного сочетания, максимальный момент колонны из другого и назвать набор одной системой равновесия. Огибающие полезны для отбора случаев, но каждую локальную проверку надо собрать согласованно.

В локальной МКЭ-модели задаю конечные площадки и реальные закрепления. Точечное приложение силы в идеально упругом континууме способно породить пик, зависящий от сетки. Сгущение само по себе не превращает такой пик в расчётное сопротивление узла. С другой стороны, ссылка на «сингулярность» не позволяет выкинуть суммарную силу: интеграл по выбранной границе должен сохраняться.

Если есть нелинейная модель железобетона, она может уточнить трещины и перераспределение. Но результат требует проверки диаграмм материалов, регуляризации разрушения, сеточной чувствительности, контакта и закреплений. Сам факт сходимости не является доказательством правильно выбранного армирования.

Простая статическая схема полезна здесь как независимый контроль. Если программа показывает совсем другой порядок усилий в тяге, сначала ищу разницу в геометрии, границах и передаче нагрузки. Три уравнения равновесия иногда экономят больше времени, чем ещё одна цветная мозаика.

О книге: что переносить внимательно

Ценность книги — в физическом объяснении и большой исследовательской основе. Но в использованном издании есть места, где буквальная запись не согласуется с размерностью или равновесием. Для практического руководства их нельзя молча воспроизводить.

Приведу два характерных примера, проверенных по изображению страницы:

Второй случай проверяется без спора о коэффициентах: если T = Q cot θ, то Q = T tan θ. Смена множителя при решении уравнения не является новой теорией.

Это мои пояснения по размерностной и статической сверке, а не официальные исправления издательства. По той же причине я не воспроизвожу сводные схемы книги как готовый калькулятор: в них надо сверять обозначения с основными выводами. Страницу у источника указывать полезнее, чем один номер формулы — в книге встречается и повтор нумерации.

Порядок расчёта, который можно перенести в свою записку

1. Определить элемент и стадию. Консоль, балка, подрезка или пространственный узел; монтажное либо эксплуатационное состояние; статическая или повторная нагрузка.
2. Выделить расчётное тело. Собрать силы, моменты, реакции и действительные контакты. Проверить их общее равновесие.
3. Выбрать нормативную ветвь. Для подходящей короткой консоли — приложение Ж; для иной модели — обоснование геометрии, материалов и проверок.
4. Построить подкосы, тяги и узлы. Задать координаты, площадки, реальные уровни арматуры и связи с соседними частями.
5. Найти силы. Проверить каждый узел и всё тело; для неопределимой схемы обосновать распределение.
6. Проверить бетон. Оба конца полосы, её работа по длине, узловые зоны, местное сжатие и поперечное растяжение. При соответствующем механизме — наклонные сечения и продавливание.
7. Подобрать арматуру по её роли. Основные тяги, подвески, поперечные связи; без двойного использования одной несущей способности.
8. Обеспечить анкеровку. Показать на чертеже передачу усилий, длины, анкерные детали, удержание от раскалывания.
9. Проверить эксплуатацию. Трещины, деформации, длительность нагрузки; при необходимости — выносливость и особые воздействия.
10. Вернуть деталировку в расчёт. Если изменились оси арматуры, площадки или размеры узла, пересчитать плечи и силы. Зафиксировать, какие проверки выполнены.

На выходе должен получиться не лист с одной формулой площади, а связанный комплект: схема, усилия, сопротивления, проверки и реализуемый арматурный узел.

Что я бы оставил на рабочем столе

Короткий элемент нужно сначала понять как путь передачи нагрузки. Бетон несёт сжатие, арматура связывает растянутые области, а узлы обеспечивают переход сил между ними. Если любой из этих участков не работает, остальная аккуратная арифметика не спасает конструкцию.

Самая полезная формула здесь, пожалуй, T = Qd/z. Не потому, что она заменяет расчёт, а потому, что сразу возвращает ему физический смысл: откуда берётся растяжение, почему важна высота и зачем нужно правильно определить площадку.

Но последняя строка записки должна появляться только после узлов и анкеровки. Найти усилие в тяге — значит узнать, что она должна сделать. Проверить конструкцию — значит показать, как она это сделает.

Источники и навигация по книге

1. Баранова Т. И., Залесов А. С. Каркасно-стержневые расчетные модели и инженерные методы расчета железобетонных конструкций. М.: Издательство Ассоциации строительных вузов, 2003. 240 с. ISBN 5-93093-193-3. Ссылки в статье даны на печатные страницы. Для продолжения: с. 5–23 — элементы и постановка задачи; с. 24–94 — экспериментальные исследования и разрушение; с. 95–124 — напряжённое состояние; с. 135–153 — построение моделей; с. 154–181 — влияние контактов и армирования; с. 183–193 — горизонтальная и повторная нагрузка. Иллюстрации статьи построены заново по указанным идеям; учебные размеры и численные примеры не являются данными опытов авторов.
2. СП 63.13330.2018, изменения № 1 и № 2. Официальная карточка документа, карточка изменения № 1, карточка изменения № 2. Ключевые места: п. 5.2.1, приложение Ж, разделы 8.1, 8.2, 10.3 и 13. Консолидированный текст для чтения. Редакция сверена 01.10.2026.
3. СП 24.13330.2021 «Свайные фундаменты» — для общей постановки задачи свайного фундамента и работы ростверка совместно со сваями и основанием. В этой статье его расчётные формулы не воспроизводятся; численные примеры относятся к короткой консоли и плоской балке.

Продолжение темы в блоге: пик момента под колонной и армирование ростверка; анкеровка нижней сетки у крайней сваи; физический смысл величин в расчёте преднапряжённого ригеля.
