Геотехника в мастерской — это прогноз влияния нового строительства и реконструкции на окружающую застройку, ограждения котлованов и подпорные стены, устойчивость склонов и откосов, свайные и плитные основания, проверка заглублённых сооружений на всплытие. Работаем расчётным субподрядом проектных организаций и напрямую с застройщиками: дистанционно, по всей России, с сопровождением в экспертизе до положительного заключения.
Когда нужен геотехнический расчёт влияния на окружающую застройку
Отдельная геотехническая работа начинается там, где основание перестаёт быть «условной опорой» и становится частью расчётной схемы. Практически это три ситуации: котлован рядом с существующей застройкой, слабые или специфические грунты под новым сооружением, реконструкция с увеличением нагрузок на существующие фундаменты.
Объём и глубина работ определяются не желанием проектировщика, а геотехнической категорией объекта — 1, 2 или 3 по таблице 4.1 СП 22.13330.2016. Категорию задаёт сочетание уровня ответственности сооружения по ГОСТ 27751 и категории сложности инженерно-геологических условий по СП 47.13330. Для категорий 2 и 3 характеристики грунтов нельзя принимать по таблицам — они устанавливаются по результатам испытаний. Для категории 3 требуются опытно-фильтрационные работы и привлечение специализированных организаций.
Отдельно стоит помнить о геотехнической экспертизе. Она обязательна для особо опасных, технически сложных и уникальных объектов, сооружений повышенного уровня ответственности, объектов геотехнической категории 3, при глубине подземной части более 5 м и при наличии окружающей застройки в зоне влияния строительства. Это не заменяет расчёт, но задаёт требования к его оформлению и обоснованию.
Исходные данные для геотехнического расчёта
- Технический отчёт по инженерно-геологическим изысканиям: разрезы, физико-механические характеристики по слоям, уровень подземных вод и его сезонные колебания, данные по агрессивности.
- Архитектурные и конструктивные решения: планы, разрезы, отметки, конструктивная схема, предварительные сечения несущих элементов.
- Отметка дна котлована, принятый способ крепления и конструкция ограждения — от этого напрямую зависит предварительный радиус зоны влияния.
- Для застроенной территории — материалы технического обследования окружающих зданий с установленной категорией технического состояния по приложению Д СП 22, включая вскрытие фундаментов шурфами для зданий в зоне интенсивных деформаций.
- Для реконструкции — обследование существующих фундаментов и данные о фактических нагрузках до и после.
- Технологические требования: очерёдность возведения, сроки открытого котлована, ограничения по осадкам от заказчика или эксплуатирующей организации.
Состав геотехнических расчётов
Расчёт осадки свайного и плитного фундамента
- Совместный расчёт сооружения и основания методом конечных элементов: единая модель «сооружение — фундамент — грунтовый массив» с учётом пространственной работы конструкций, физической и геометрической нелинейности, последовательности возведения.
- Расчёт по деформациям: осадки, крены, относительные разности осадок, прогибы и выгибы фундаментной плиты, сопоставление с предельными значениями.
- Расчёт по несущей способности основания — в случаях, прямо перечисленных в 5.1.9 СП 22: значительные горизонтальные нагрузки, откос, соседний котлован, скальные или слабые дисперсные грунты, геотехническая категория 3, увеличение нагрузки при реконструкции.
- Свайные основания по СП 24.13330.2021: несущая способность свай по грунту, проверка по материалу, распределение усилий в свайном поле, осадка куста и условного фундамента, отрицательное трение, горизонтальные нагрузки.

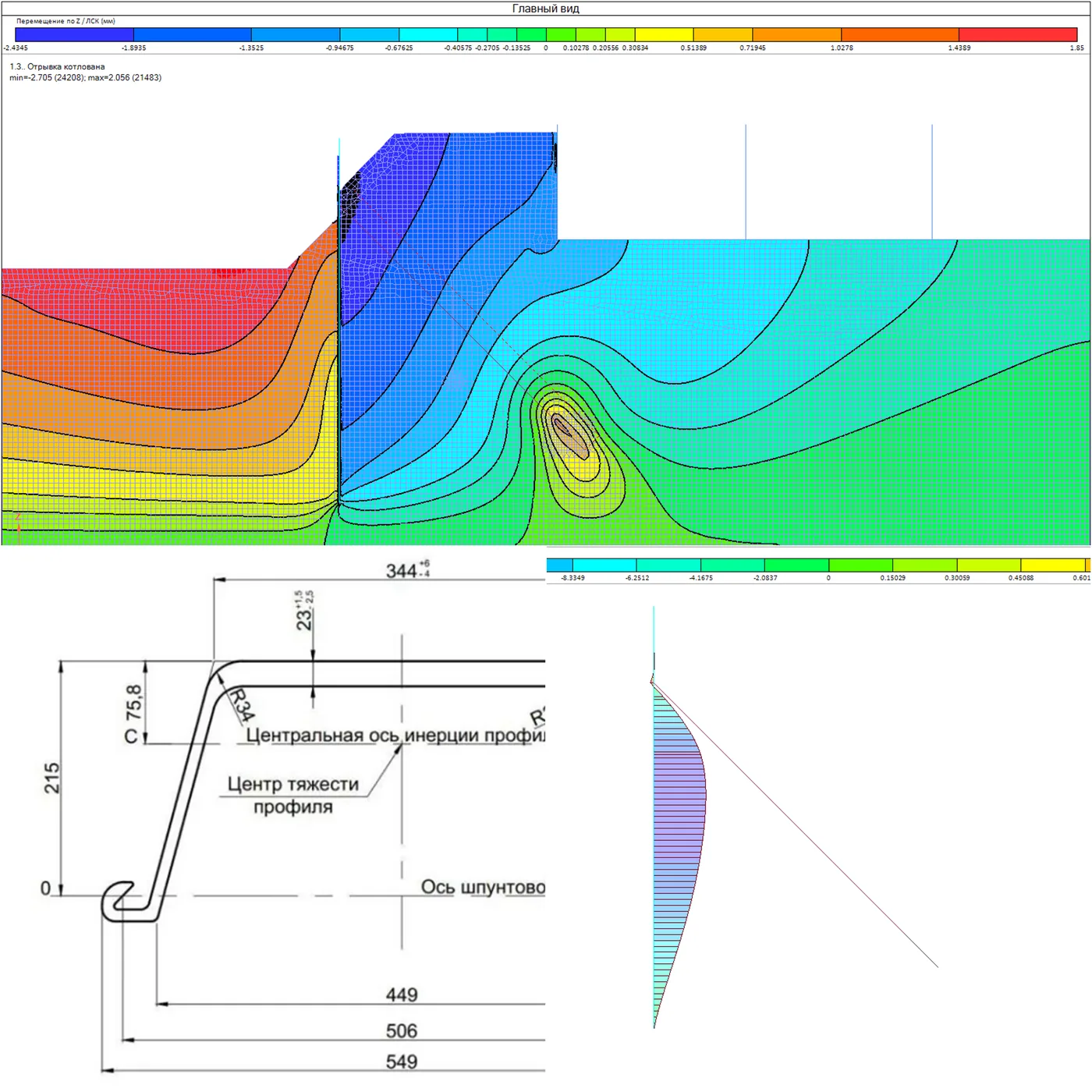

Расчёт ограждения котлована и подпорных стен
Расчёт по СП 381.1325800.2018 ведётся по обеим группам предельных состояний, и вторая группа здесь не формальность: при наличии в зоне влияния существующей застройки по ней проектируются все промежуточные стадии возведения, а не только конечная (6.1.5). Только для геотехнической категории 1 и при отсутствии соседней застройки допускается ограничиться конечной стадией.
- Боковое давление грунта определяется через эффективные напряжения, передаваемые скелетом грунта, с отдельным учётом давления подземных вод. Численный расчёт, дающий только полные напряжения, нормой прямо не допускается (6.2.11).
- Распределение давления по глубине — численными методами; аналитические и графоаналитические построения эпюр активного и пассивного давления остаются для простейших случаев (6.2.12).
- Прочностные характеристики грунта берутся с разной доверительной вероятностью: не менее 0,95 для первой группы на основное сочетание и не менее 0,85 для второй группы и особых сочетаний (6.2.9). Коэффициент надёжности по плотности грунта при определении бокового давления принимается равным единице (6.1.25).
- Для обратной засыпки местным грунтом характеристики понижаются: угол внутреннего трения до 0,9 от природного значения, сцепление вдвое и не более 7 кПа (6.2.10).
- Устойчивость сооружения и общая устойчивость массива, прочность конструкции по материалу, усилия в распорках, подкосах и анкерах, перемещения ограждения на каждой стадии.
- Несущая способность грунтовых анкеров и свай подтверждается испытаниями — расчёт их не заменяет (примечание к 6.1.4).
Расчёт подземных сооружений и проверка на всплытие
- Расчёты по СП 248.1325800.2016 выполняются для всех проектных ситуаций и их сценариев по двум группам предельных состояний; первыми считаются состояния, определяющие основные конструктивные решения и геометрию сооружения, остальные подтверждаются проверками (7.4.2).
- Поэтапные (постадийные) расчёты с учётом метода строительства, последовательности и скорости нагружения, изменения жёсткости и конструктивной схемы сооружения в процессе возведения и эксплуатации.
- Расчётный блок геотехнического прогноза ведётся в рамках второй группы предельных состояний, численным моделированием, с учётом нелинейного поведения грунтов, результатов гидрогеологического прогноза, очерёдности экскавации, технологии работ, фундаментов и конструкций соседних зданий, подземных коммуникаций и жёсткости надземной части проектируемого сооружения (9.4).
- Проверка на всплытие подземных частей и ёмкостных сооружений при расчётном уровне подземных вод.

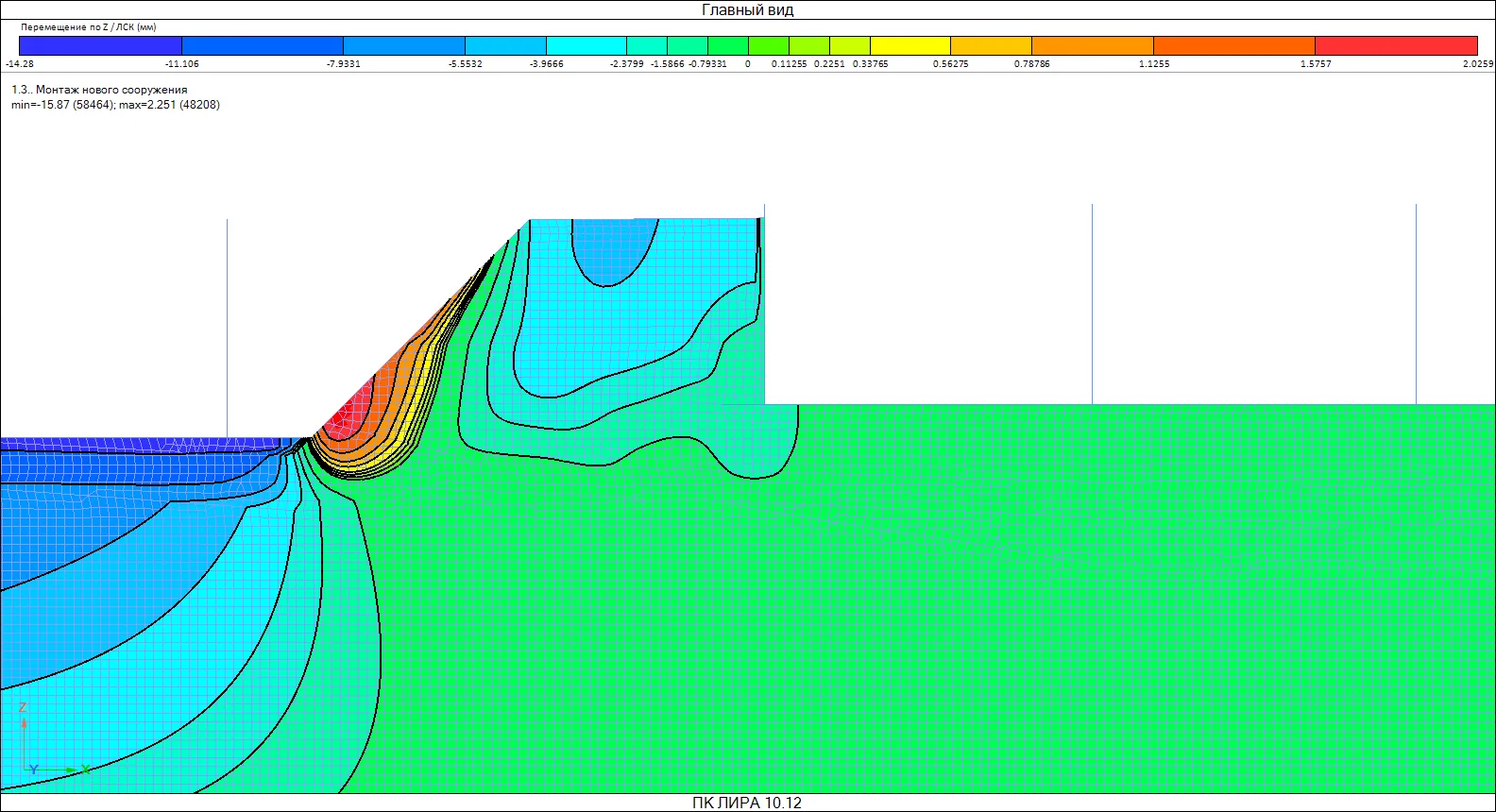

Геотехнический прогноз влияния и защитные мероприятия
- Прогноз по разделу 9 СП 22: радиус или характерный размер зоны влияния, дополнительные деформации оснований окружающих зданий и коммуникаций, необходимость и состав защитных мероприятий.
- Если расчётные дополнительные деформации превышают предельные, подбираются мероприятия по СП 361.1325800.2017 — четыре группы: изменение конструктивного решения самого сооружения, усиление конструкций защищаемых зданий, усиление их фундаментов и грунта основания, устройство геотехнических отсечных экранов, барьеров, завес и стенок между новым сооружением и защищаемым зданием (4.8).
- Отсечной экран не назначается «на всякий случай»: решение принимается в рамках прогноза по результатам расчёта системы «котлован — геотехнический экран — фундамент существующего здания» с учётом технологической осадки от устройства самого экрана (8.6.3, 8.6.4). Экран располагают ближе к защищаемому зданию, но вне зоны его технологических осадок, а изгибная жёсткость экрана не должна превышать жёсткость ограждения котлована (8.6.5, 8.6.6).
- Геотехнический барьер рассчитывается как система «фундамент существующего здания — барьер — объект нового строительства»; устраивается компенсационным нагнетанием по манжетной технологии (8.6.7, 8.6.8).
Расчёт устойчивости склонов и откосов
- Устойчивость естественных склонов, откосов выемок и насыпей методами предельного равновесия и методом снижения прочности в конечно-элементной постановке; коэффициент устойчивости сопоставляется с требуемым по СП 45.13330.2017.
- Учёт фильтрационных сил и положения депрессионной поверхности: для обводнённого склона расчёт «по сухому» даёт запас, которого в действительности нет.
- Оценка влияния планировочных работ, пригрузки бровки и подрезки подошвы склона — типичный источник потери устойчивости при освоении участка со сложным рельефом.
- Для карстоопасных площадок — проверки по СП 499.1325800.2021 с назначением расчётного диаметра провала и проверкой конструкций на его образование под пятном застройки.
Укрепление и закрепление грунтового массива
- Грунтоцементные конструкции по СП 291.1325800.2017 — струйная цементация и глубинное перемешивание — считаются на апробированном программном обеспечении по моделям механического поведения укреплённого массива; усилия в армирующих элементах определяются напрямую, если армирование и грунтоцемент введены в расчётную область раздельно (6.1.2).
- По несущей способности расчёт ведётся на основные и особые сочетания, по деформациям — на основные (6.1.4). Армированные элементы проверяются на изгибающие моменты, продольные и поперечные силы, кручение по разделу 6.9 СП 22 и СП 63 (6.1.7); неармированный грунтоцемент считается как неармированный бетон с расчётным сопротивлением растяжению, принимаемым равным нулю (6.1.5).
- Расчёт сопровождается заданием на опытный участок: параметры опытных элементов, контроль геометрии и сплошности, уточнение прочностных и деформационных характеристик, оценка несущей способности по грунту и материалу. Число опытных элементов — не менее девяти для сооружений повышенного уровня ответственности, уникальных и геотехнической категории 3; не менее трёх для категорий 1 и 2 (8.1.4).
Порядок выполнения геотехнического расчёта
Работа идёт последовательно, и каждый следующий шаг опирается на принятый предыдущий.

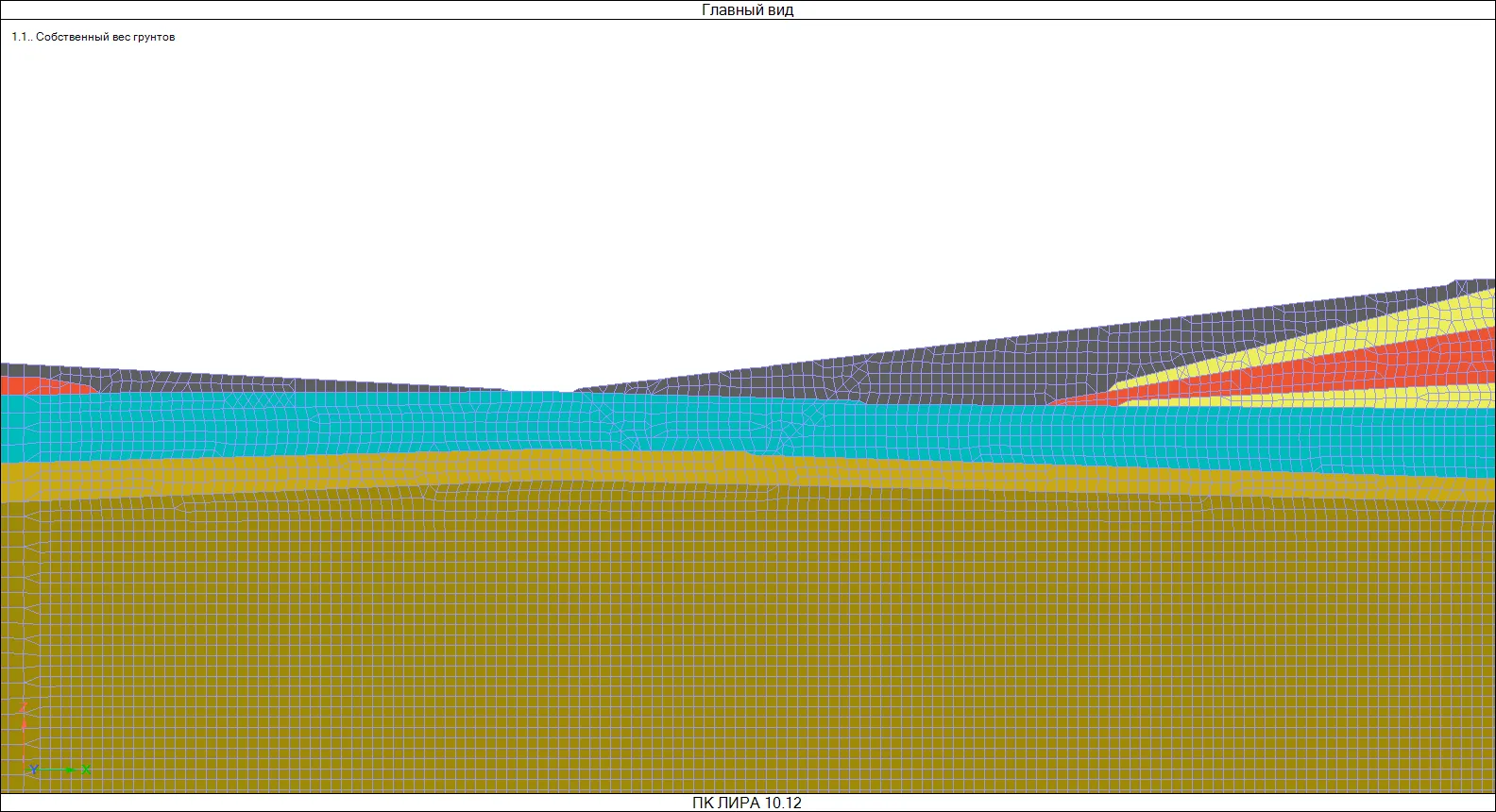

Сначала — разбор изысканий и назначение расчётной модели грунта: выбор модели (линейно-деформируемая среда, модель с упрочнением), назначение модулей деформации по ветвям нагружения и разгрузки, увязка с результатами штамповых и лабораторных испытаний. Здесь же определяется геотехническая категория и, соответственно, требуемый объём работ.
Затем строится модель. Для застроенной территории — с предварительным назначением зоны влияния по 9.36 СП 22: 5Hк при анкерном креплении (но не более двух длин анкера), 4Hк при стальном ограждении с консольным креплением, распорками или подкосами, 3Hк при железобетонном ограждении с распорным креплением, 2Hк при экскавации под защитой монолитных перекрытий. Здания, попавшие в эту зону, включаются в модель.

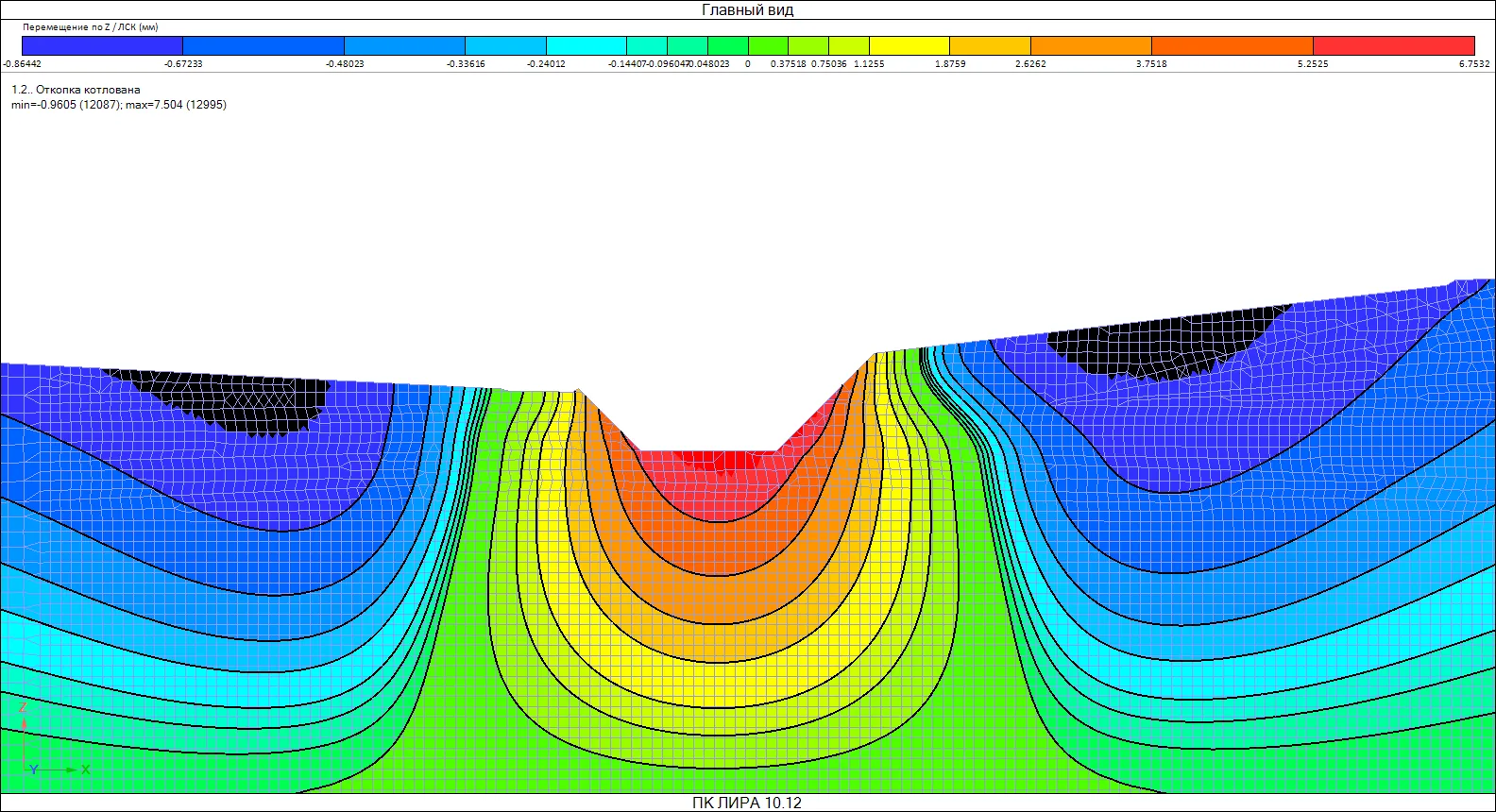

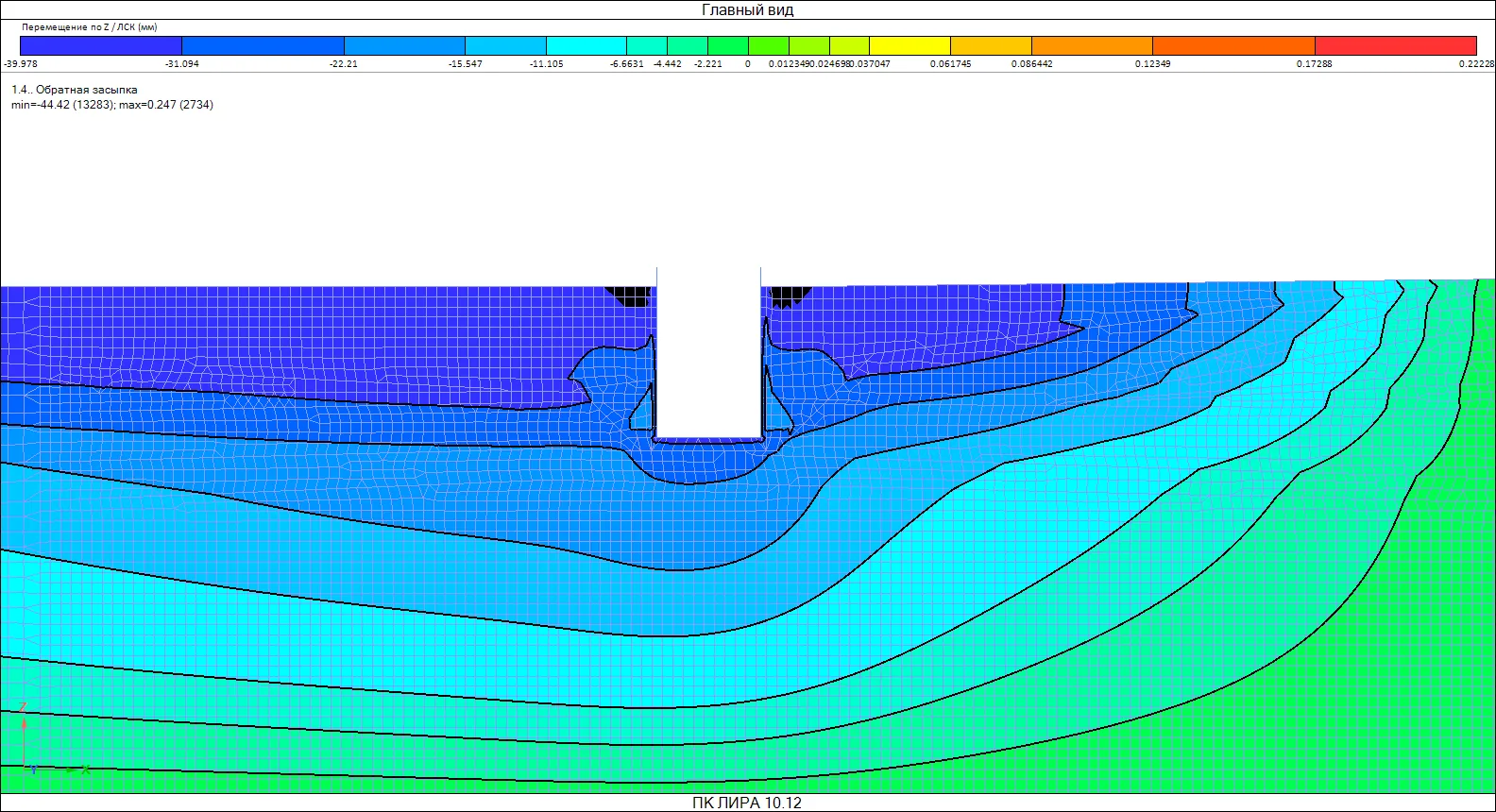

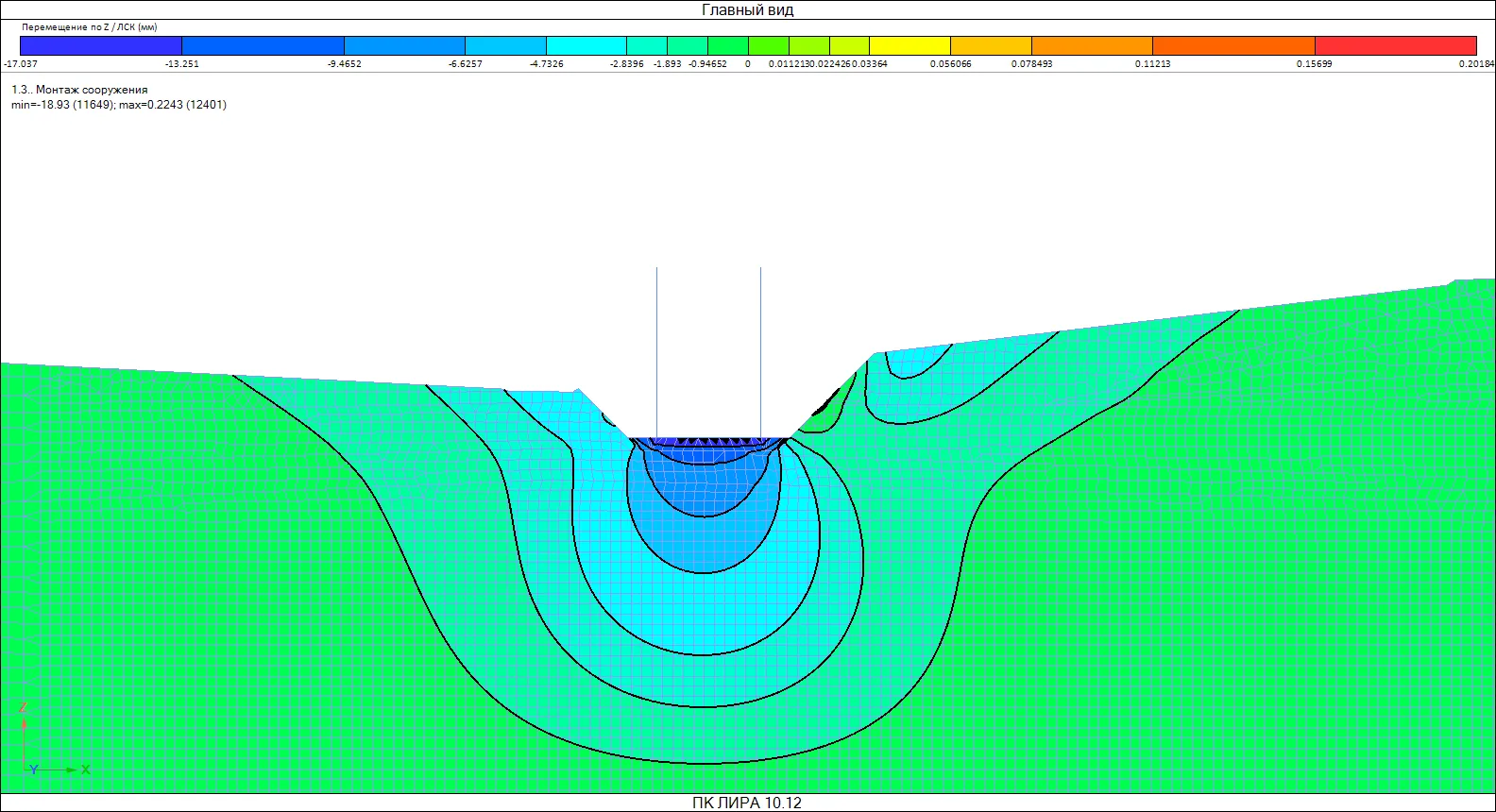

Расчёт ведётся по стадиям: исходное напряжённое состояние массива, отрывка котлована с устройством ограждения и креплений, возведение конструкций с нарастанием нагрузки, обратная засыпка, эксплуатация. Дополнительные деформации окружающей застройки снимаются как разность между стадиями, а не как абсолютные величины.

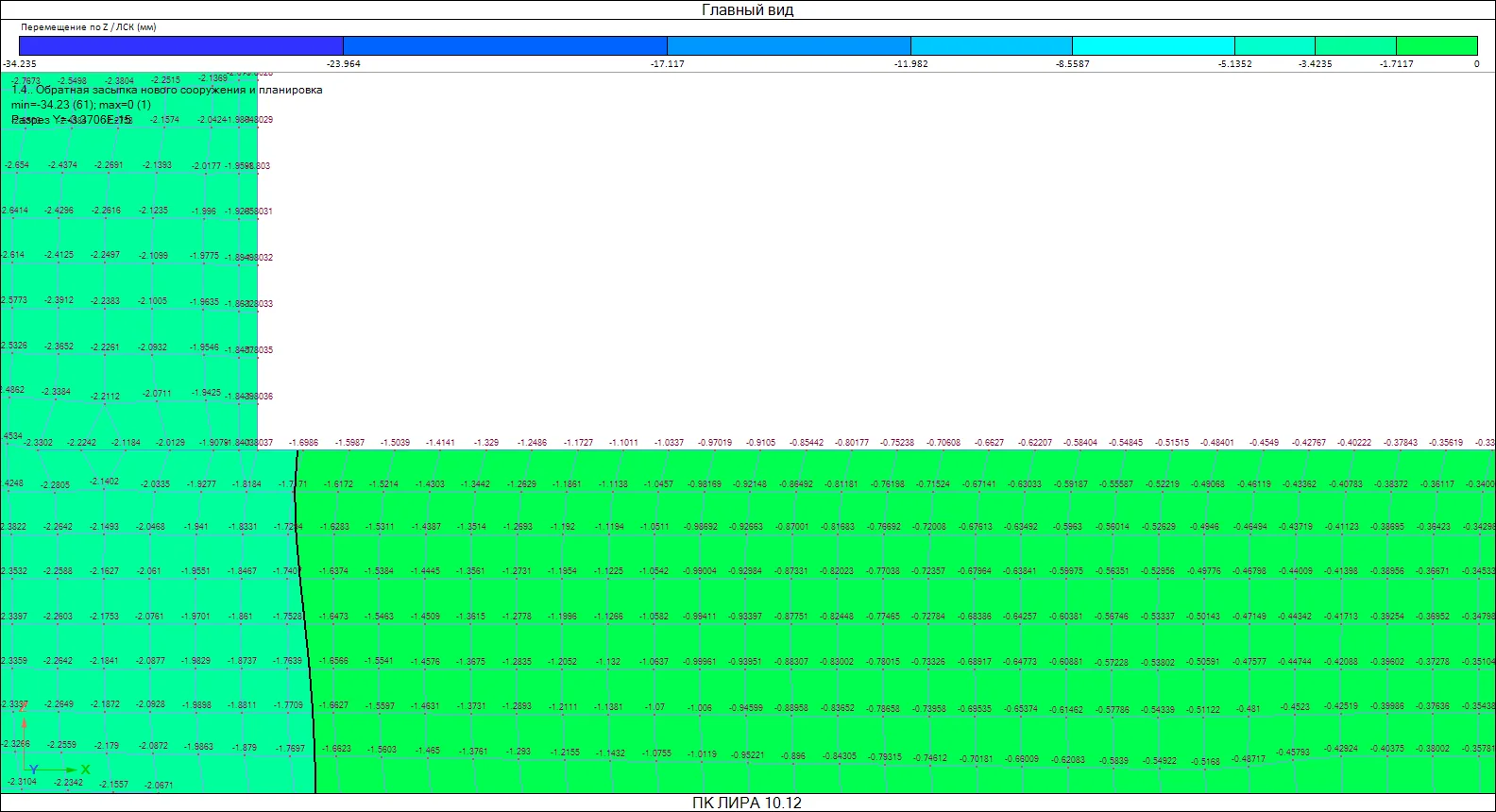

Результат проверяется по условию 9.37 СП 22: дополнительная осадка не должна превышать предельного значения по приложению К, назначенного с учётом категории технического состояния каждого конкретного здания. Если условие не выполняется — меняются конструкция ограждения, способ крепления, глубина или очерёдность работ, либо назначаются защитные мероприятия, и расчёт повторяется.
Если условие по дополнительным деформациям не выполняется и меняется не сам котлован, а защита соседнего здания, добавляется ещё один круг: выбор мероприятия по СП 361, расчёт системы с этим мероприятием и проверка, что технологическая осадка от его устройства не съедает полученный выигрыш. Для грунтоцементных решений сюда же попадает задание на опытный участок — без подтверждённых на площадке характеристик грунтоцемента расчёт остаётся предположением.
Завершает работу назначение требований к геотехническому мониторингу по разделу 12 СП 22: что измеряется, с какой периодичностью и какие значения считаются критериями.
Что входит в результат
Расчётно-пояснительная записка по рекомендациям Главгосэкспертизы с исходными данными, обоснованием расчётной модели грунта, стадийностью и результатами по каждому предельному состоянию. Радиус зоны влияния с обоснованием и перечень попавших в неё зданий с расчётными дополнительными деформациями по каждому. Задание конструкторам: параметры свай, толщина и армирование плиты, конструкция и глубина ограждения, схема крепления. Файл расчётной модели ЛИРА 10 (2024). При прохождении экспертизы — ответы на замечания со ссылками на нормативные документы.
На что смотрит геотехническая экспертиза
Обоснование характеристик грунтов: для геотехнических категорий 2 и 3 таблично принятые значения — прямое замечание. Сопоставление расчётной модели грунта с данными испытаний, особенно модуля деформации при разгрузке-повторном нагружении для котлованов. Учёт стадийности: расчёт «в одну стадию» не показывает дополнительных деформаций и не принимается. Категория технического состояния каждого здания в зоне влияния и ссылка на конкретный отчёт об обследовании. Полнота перечня зданий и коммуникаций в зоне влияния — обычно проверяется по расстоянию от границ котлована, а не от осей здания. Наличие программы мониторинга с критериями, а не с общими словами. Для подпорных сооружений и ограждений — давление грунта, посчитанное в полных напряжениях вместо эффективных, и расчёт только конечной стадии при наличии соседней застройки. Для грунтоцементных конструкций — характеристики грунтоцемента, принятые без опытного участка.
Типовые ошибки геотехнической модели
Односторонние связи в основании заданы, но не проверено, что они действительно выключились — модель работает на растяжение. Жёсткость надземной части не учтена при оценке влияния, из-за чего дополнительные деформации завышены в разы. Свайное поле задано податливостями по одной формуле для всех свай, без различия крайних и средних. Обратная засыпка приложена как нагрузка, но не изменена расчётная схема ограждения. Уровень подземных вод принят на момент изысканий, без учёта сезонного максимума, — и проверка на всплытие проходит на бумаге.
Выполненные работы
Свайное основание метантенка в Курске — 160 свай под сооружением диаметром 21,1 м с проверкой на всплытие: разбор расчёта. Совместная работа конструкций и основания на открытом ёмкостном сооружении 123 × 108,5 м, где осадки и трещиностойкость решали задачу вместе: аэротенки. Буровые сваи с опиранием на известняк в историческом центре Москвы, посчитанные в двух параллельных моделях основания: атриум и подземная парковка. Поверочный расчёт сборного каркаса с осадкой фундамента 32 мм при предельных 100 мм: каркас КМС-К1.
Срок и от чего зависит трудоёмкость расчёта
Срок геотехнической работы определяют три вещи: количество зданий в зоне влияния, число расчётных стадий и полнота изысканий. Расчёт свайного или плитного основания отдельного сооружения на нормальных грунтах укладывается в общий средний срок. Геотехнический прогноз на застроенной территории занимает больше: каждое здание в зоне влияния — это отдельная модель, отдельная категория технического состояния и отдельная проверка по приложению К. Отдельно удлиняют работу вариантные расчёты, когда условие по дополнительным деформациям не выполняется и конструкцию ограждения приходится подбирать.
Стоимость привязывается к составу и объёму и фиксируется в предложении до начала работы. Предложение действует на указанный в нём период и офертой не является.
Нормативная база
СП 22.13330.2016 «Основания зданий и сооружений» (с изменениями 1–5) · СП 24.13330.2021 «Свайные фундаменты» · СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» · СП 381.1325800.2018 «Сооружения подпорные» · СП 248.1325800.2016 «Сооружения подземные» · СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод» · СП 291.1325800.2017 «Конструкции грунтоцементные армированные» · СП 361.1325800.2017 «Защитные мероприятия в зоне влияния строительства подземных объектов» · СП 499.1325800.2021 «Инженерная защита территорий от карстовых провалов» · СП 47.13330.2016 «Инженерные изыскания для строительства» · ГОСТ 27751-2014
