Расчётное обоснование уникальных и большепролётных сооружений охватывает поиск формы растянутых систем, геометрически нелинейный расчёт вантовых, мембранных и висячих покрытий, определение ветровых и снеговых воздействий на гибкие поверхности. Расчётный блок научно-технического сопровождения (НТС) ведётся по СП 539.1325800.2024 параллельно проектированию и строительству.
Когда объект относится к уникальным и когда нужно НТС
Формально — по ГОСТ 27751 и статье 48.1 Градостроительного кодекса: пролёт более 100 м, консоль более 20 м, высота более 100 м, заглубление подземной части более 15 м и другие признаки уникальности. Практически сюда же попадают объекты, которые по формальным признакам уникальными не считаются, но ведут себя так же: растянутые и вантовые системы любого пролёта, мембранные покрытия, сетчатые оболочки, купола, конструкции с преднапряжением как основным несущим механизмом.
Общее у них одно: жёсткость системы зависит от её напряжённого состояния, а форма — от истории нагружения. Линейный расчёт такой конструкции не просто неточен, он отвечает на другой вопрос. Отсюда и весь состав работы: поиск формы вместо задания геометрии, расчёт по деформированной схеме, стадии монтажа как часть расчёта, а не приложение к нему.
Для уникальных объектов добавляется научно-техническое сопровождение (НТС) по СП 539.1325800.2024 — с независимым поверочным расчётом, который по 9.3.3.3 выполняется в другом программном комплексе другого разработчика, а при обосновании и согласовании с организацией, ведущей НТС, — в том же комплексе, но в принципиально иной постановке.
Исходные данные для расчёта уникального сооружения
- Архитектурная концепция с геометрией покрытия, требуемыми пролётами и допустимыми местами опирания; для растянутых систем — принципиальная схема раскладки вант и расположения анкерных опор.
- Требования к деформациям: не только предельные прогибы по СП 20, но и технологические ограничения — примыкание витражей, работа подвесного оборудования, требования к кровельному ковру на гибком покрытии.
- Климатические данные: ветровой и снеговой районы, тип местности; для сложных форм — задание на аэродинамические испытания модели или обоснование применения справочных коэффициентов.
- Материалы изысканий — для растянутых систем критично, поскольку распор передаётся на фундаменты, и податливость основания меняет усилия в самой системе.
- Технологическая возможность монтажа: грузоподъёмность и вылет техники, места установки временных опор, допустимая последовательность натяжения.
- Для уникальных объектов — программа НТС и требования к специальным техническим условиям, если нормативных требований на объект нет.
Состав расчётов
Поиск формы и преднапряжение
- Определение равновесной формы растянутой системы при заданном уровне преднапряжения; для мембран и тентов — форма минимальной поверхности с учётом раскроя.
- Подбор монтажных усилий: диапазон, в котором система работает при всех сочетаниях, от максимального снега до отрицательного давления ветра.
- Проверка потери преднапряжения от ползучести, релаксации и температурных перепадов.
Нелинейный расчёт
- Расчёт по деформированной схеме с геометрической нелинейностью — обязательный режим для вантовых, мембранных и висячих систем.
- Физическая нелинейность там, где она определяет результат: железобетонные оболочки с трещинообразованием, узлы с ограниченной пластичностью.
- Проверка общей устойчивости оболочек и куполов, включая проверку на прощёлкивание, где форма и начальные несовершенства определяют результат сильнее, чем прочность материала.
- Учёт начальных геометрических несовершенств в размере, обоснованном допусками монтажа.
Нагрузки на гибкое покрытие
- Ветровая нагрузка с пульсационной составляющей по нескольким собственным формам; для покрытий сложной формы — аэродинамические коэффициенты по результатам продувки модели либо по атласу аэродинамических характеристик с обоснованием применимости.
- Проверка на аэроупругую неустойчивость: галопирование, дивергенция, флаттер — для гибких покрытий большого пролёта это не экзотика.
- Снеговые нагрузки на покрытие переменной кривизны: снеговые мешки, неравномерное отложение, перенос; несимметричные схемы отложения часто оказываются расчётными вместо равномерных.
- Температурные воздействия — для замкнутых растянутых систем они соизмеримы с эксплуатационными нагрузками.
Конструкции покрытия
- Пространственные металлические покрытия — структуры, сетчатые оболочки, купола, мембраны — по СП 494.1325800.2020 и СП 16.13330.2017.
- Висячие покрытия и канаты — по СП 524.1325800.2023: прочность канатов с коэффициентом общих условий работы 0,8 и коэффициентом, учитывающим концевые анкерные закрепления и промежуточные сжимы.
- Железобетонные пространственные конструкции покрытий и перекрытий — оболочки, складки, купола, своды — по СП 387.1325800.2018 и СП 63.13330.2018.
- Узлы: для пространственных систем узел определяет и расчётную схему, и фактическую несущую способность, поэтому считается отдельно, а не принимается «шарнирным по умолчанию».
Монтажные стадии и живучесть
- Расчёт последовательности монтажа: система в промежуточных состояниях нередко напряжена сильнее, чем в проектном, и расчётные сечения определяются именно монтажом.
- Временные опоры, порядок и величины натяжения, геодезические допуски на каждом этапе.
- Живучесть по СП 385.1325800.2018: обрыв одной ванты, потеря одного элемента составной конструкции, отказ элемента раскрепления, увеличивающий расчётную длину смежного элемента.
Порядок выполнения
Первым делом определяется, нужна ли по объекту программа НТС и специальные технические условия. Это меняет и состав, и сроки: появляется независимый поверочный расчёт, верификация моделей и согласование с организацией, ведущей сопровождение.
Затем — поиск формы и подбор преднапряжения. Это самостоятельный этап, результат которого согласуется с архитектором: равновесная форма почти никогда точно не совпадает с нарисованной, и расхождение нужно разрешить до начала основного расчёта.
Дальше полный набор сочетаний по деформированной схеме, с проверкой устойчивости и динамических характеристик. На этом этапе выясняется, какие сочетания реально расчётные — для гибких покрытий это часто не максимальный снег, а несимметричное отложение или отрыв покрытия ветром.
После подбора сечений — расчёт монтажных стадий и живучести, затем верификация: сопоставление с независимой моделью и, где возможно, с аналитическим решением на упрощённой схеме. Для уникальных объектов это требование СП 539, для остальных — способ поймать собственную ошибку.
Что входит в результат
Расчётно-пояснительная записка с обоснованием расчётной схемы, найденной формой и принятым преднапряжением, полным набором сочетаний, результатами нелинейного расчёта, проверками устойчивости, динамики, монтажных стадий и живучести. Задание конструкторам: сечения, марки и диаметры канатов, монтажные усилия, допуски, узлы. Программа геодезического контроля на монтаже. Файл расчётной модели ЛИРА 10 (2024). Материалы для НТС и ответы на замечания экспертизы.
На что смотрит экспертиза
Обоснование применённой расчётной модели и подтверждение, что расчёт выполнен по деформированной схеме. Происхождение аэродинамических коэффициентов: ссылка на продувку или обоснование применимости справочных значений для данной формы. Учёт пульсации по нескольким формам. Наличие несимметричных схем снеговой нагрузки. Расчёт монтажных стадий — для большепролётных объектов это обязательный вопрос. Верификация модели независимым расчётом для уникальных объектов. Живучесть при отказе одного элемента.
Типовые ошибки расчётной модели
Геометрия задана по архитектурному чертежу и зафиксирована, а преднапряжение приложено сверху — система «уезжает», и результат не имеет отношения к натуре. Ванта задана стержнем, работающим на сжатие. Опоры заданы абсолютно жёсткими, и распор, который в натуре раздвигает опоры и разгружает систему, полностью воспринимается фундаментами. Пульсация учтена по первой форме, тогда как у гибкого покрытия расчётной оказывается третья или пятая. Снег приложен только равномерно. Монтаж не посчитан — и элемент, проходящий в эксплуатации, теряет устойчивость на стадии подъёма.
Выполненные работы

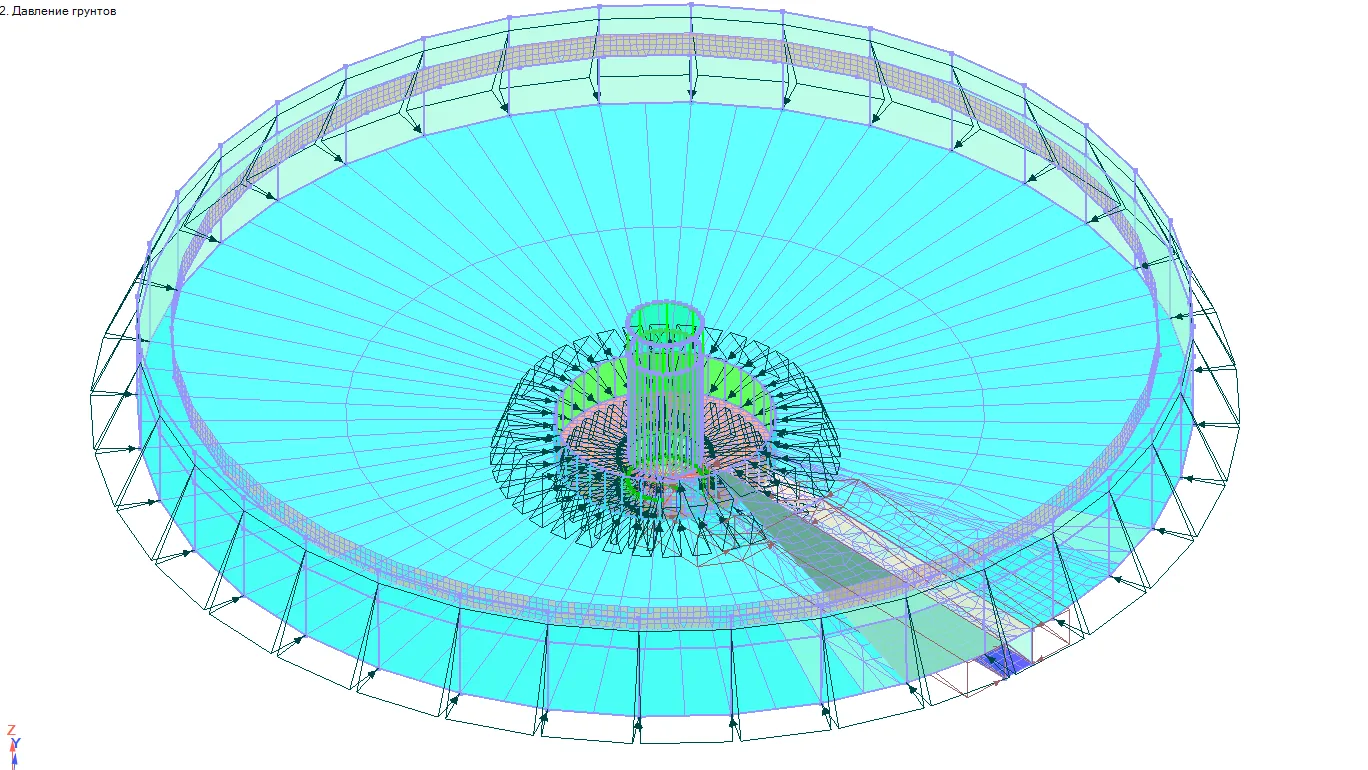

Расчёт конструкций атриума с большепролётными безбалочными перекрытиями при реконструкции действующего комплекса, с проверкой по второй группе предельных состояний: атриум и подземная парковка. Открытое ёмкостное сооружение 123 × 108,5 м — объект, где размеры в плане сами по себе определили и расчётную схему, и состав проверок: аэротенки.
Срок и от чего зависит трудоёмкость работы
Определяющее — наличие НТС и требование независимого поверочного расчёта: это фактически удвоение расчётной части. Второй фактор — нужна ли продувка модели: без неё аэродинамические коэффициенты приходится обосновывать, с ней добавляется время на изготовление модели и испытания у сторонней организации. Третий — число монтажных стадий. Сам по себе пролёт на трудоёмкость влияет меньше, чем эти три обстоятельства.
Стоимость привязывается к составу работ и фиксируется в предложении. Предложение действует на указанный в нём период и офертой не является.
Нормативная база
ГОСТ 27751-2014 «Надёжность строительных конструкций и оснований» · СП 524.1325800.2023 «Здания и сооружения с висячими покрытиями» · СП 494.1325800.2020 «Конструкции покрытий пространственные металлические» · СП 387.1325800.2018 «Железобетонные пространственные конструкции покрытий и перекрытий» · СП 16.13330.2017 «Стальные конструкции» · СП 63.13330.2018 «Бетонные и железобетонные конструкции» · СП 20.13330.2016 «Нагрузки и воздействия» · СП 385.1325800.2018 «Защита зданий и сооружений от прогрессирующего обрушения» · СП 539.1325800.2024 «Научно-техническое сопровождение строительства» · Руководство по расчёту зданий и сооружений на действие ветра · Атлас аэродинамических характеристик строительных конструкций
